5 ruoli chiave delle guarnizioni degli scambiatori di calore a piastre.

Guarnizioni per scambiatori di calore a piastresvolgono diverse funzioni vitali. Sono progettati per:

·Creare una guarnizione a prova di perdite.

·Indirizzare i fluidi caldi e freddi in canali alternati.

·Prevenire la contaminazione incrociata tra fluidi.

·Resistere a pressioni e temperature operative estreme.

·Consentono un facile smontaggio e manutenzione dell'attrezzatura.

La crescita del mercato sottolinea l'importanza di questi componenti nell'industria moderna.

Ruolo 1: Creazione di una tenuta primaria per prevenire perdite esterne

Il ruolo più fondamentale di una guarnizione è quello di creare una tenuta robusta. Questa tenuta impedisce ai fluidi di fuoriuscire dall'scambiatore di calore a piastreunità. Una tenuta sicura è la prima linea di difesa per garantire sicurezza, efficienza e convenienza in qualsiasi operazione.

Contenimento sicuro dei fluidi di processo

Le guarnizioni formano una barriera ermetica attorno al bordo di ogni piastra. Questa barriera trattiene efficacemente i fluidi di processo all'interno dei percorsi di flusso designati. Nell'industria alimentare e delle bevande, questa funzione è fondamentale per la gestione di un'ampia varietà di liquidi. Questi fluidi spesso includono:

·Succhi, compresi quelli con polpa

·Latticini e birre

·Bevande gassate e bibite gassate

·Bevande sportive contenenti sali

Un contenimento adeguato garantisce che questi prodotti rimangano puri e all'interno del sistema fino al completamento del processo termico.

Prevenzione delle fuoriuscite pericolose nell'ambiente

Molte applicazioni industriali coinvolgono sostanze chimiche aggressive o pericolose. Una tenuta difettosa in questi ambienti può causare pericolose fuoriuscite. Questi incidenti comportano rischi significativi per la sicurezza del personale e possono causare gravi danni ambientali. Le guarnizioni per scambiatori di calore a piastre di alta qualità offrono l'affidabilità necessaria per gestire sostanze corrosive o tossiche, prevenendo perdite catastrofiche e garantendo un ambiente di lavoro sicuro.

Riduzione al minimo delle costose perdite di prodotto

Nota:Anche una perdita minore e persistente può comportare ingenti perdite finanziarie nel tempo. La perdita cumulativa di prodotti preziosi o di costosi prodotti chimici per il trattamento ha un impatto diretto sulla redditività.

Una guarnizione primaria affidabile elimina questo spreco. Garantisce che ogni goccia di prodotto venga processata, non persa. Questa funzione rende la guarnizione un componente piccolo ma potente per proteggere i profitti di un'azienda e massimizzare l'efficienza operativa.

Ruolo 2: Direzionare il flusso del fluido per la massima efficienza

Oltre alla tenuta, le guarnizioni svolgono un ruolo cruciale nel guidare i fluidi attraverso lo scambiatore di calore. Questa funzione di canalizzazione è fondamentale per l'efficienza termica dell'unità. Il design della guarnizione garantisce che i fluidi caldi e freddi scorrano correttamente attraverso i percorsi designati, massimizzando il trasferimento di energia.

La funzione di canalizzazione della guarnizione

Le guarnizioni sono progettate con due sezioni distinte: una guarnizione di campo e una guarnizione ad anello. La guarnizione di campo costituisce la tenuta esterna della piastra. Le guarnizioni ad anello sigillano le porte, indirizzando il fluido dentro o fuori dai canali di flusso. Questa disposizione determina il percorso del flusso. Forza un fluido a fluire attraverso la piastra, consentendo al secondo fluido di bypassare quella piastra e passare a quella successiva. Questa precisa direzione è ciò che crea l'alternanza di canali caldi e freddi.

Abilitazione del flusso controcorrente

Lo scambio termico più efficiente si verifica quando i fluidi scorrono in direzioni opposte. Questo è noto come flusso controcorrente. Le guarnizioni degli scambiatori di calore a piastre lo rendono possibile creando uno schema di flusso specifico. Una guarnizione dirige il fluido caldo verso il basso attraverso una piastra. La guarnizione sulla piastra adiacente dirige il fluido freddo verso l'alto. Questo movimento opposto mantiene una differenza di temperatura significativa lungo l'intera lunghezza della piastra, essenziale per un efficace trasferimento di calore.

Ottimizzazione delle prestazioni termiche

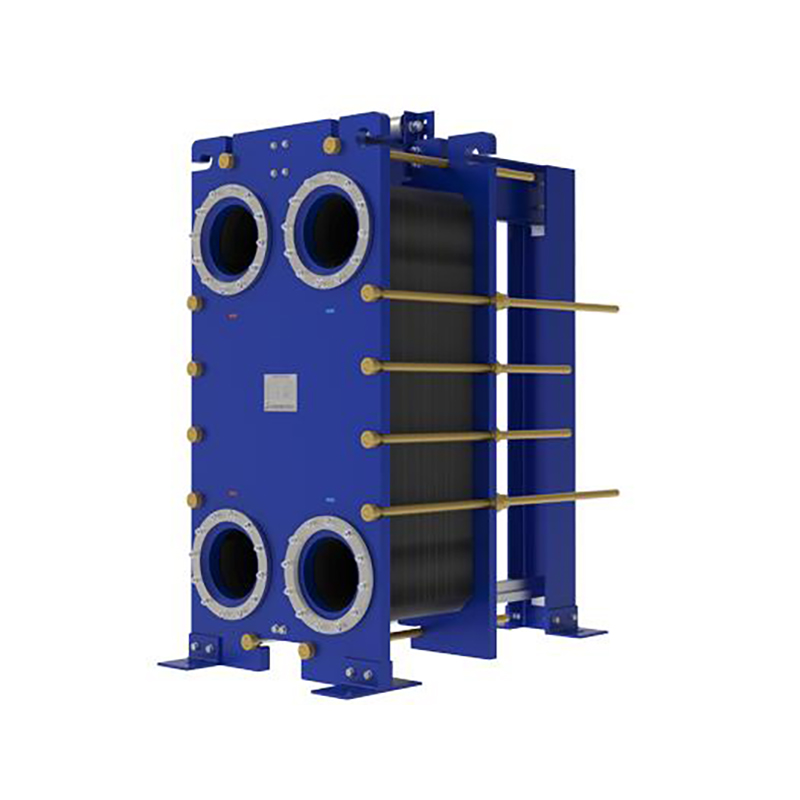

La combinazione di flusso diretto e design delle piastre garantisce prestazioni eccezionali.Scambiatori di calore a piastre con guarnizionepuò raggiungere coefficienti di trasferimento termico (valori U) compresi tra 3.000 e 7.000 W/m²·K in attività liquido-liquido.

Questa elevata efficienza è dovuta al flusso turbolento creato dalla disposizione a V delle piastre. Mentre le piastre creano turbolenza, le guarnizioni assicurano che il fluido entri correttamente in questi canali. Consentendo il flusso controcorrente e impedendo il bypass del fluido, le guarnizioni aiutano il sistema a raggiungere il suo massimo potenziale termico, risparmiando energia e riducendo i costi operativi.

Ruolo 3: Separazione dei fluidi per prevenire la contaminazione incrociata

Una funzione di sicurezza fondamentale delle guarnizioni è quella di mantenere i due fluidi di processo completamente separati. Questa separazione impedisce la miscelazione interna, che potrebbe compromettere la qualità del prodotto, creare rischi per la sicurezza o danneggiare le apparecchiature. La moderna progettazione delle guarnizioni offre una soluzione solida a questa sfida.

Il sistema di barriera a doppia guarnizione

Avanzatoguarnizioni dello scambiatore di calore a piastrePresentano un design a doppia guarnizione in corrispondenza delle porte. Questo sistema crea due tenute separate attorno a ciascun canale del fluido. Tra queste due tenute esiste un piccolo spazio ventilato. Questo spazio si apre verso l'atmosfera, formando una barriera fisica che rende praticamente impossibile la miscelazione interna dei due fluidi, anche in caso di guasto di una delle tenute.

Proteggere la purezza e la qualità del prodotto

In settori come quello farmaceutico e alimentare, prevenire la contaminazione è un obiettivo imprescindibile. La minima impurità può rovinare un lotto o rappresentare un rischio per la salute. Gli enti regolatori applicano standard rigorosi per la purezza del prodotto.

·Le linee guida della FDA e dell'EMEA richiedono ai produttori di identificare tutti i prodotti di degradazione che superano lo 0,1%.

·I prodotti devono essere privi di contaminanti come batteri ed endotossine per soddisfare le normative GMP (Good Manufacturing Practices).

·Gli standard internazionali come ICH Q3 e Q6 stabiliscono limiti rigorosi alle impurità per garantire la sicurezza e l'efficacia dei farmaci.

Il sistema a doppia guarnizione supporta direttamente la conformità garantendo che i fluidi di processo rimangano isolati.

Evitare reazioni chimiche pericolose

Suggerimento per la sicurezza:La miscelazione di sostanze chimiche incompatibili, come un acido forte e una soluzione caustica, può innescare violente reazioni esotermiche, rilasciare gas tossici o causare rapidi aumenti di pressione.

La funzione di separazione della guarnizione è una caratteristica di sicurezza fondamentale nei processi chimici. Impedisce la miscelazione accidentale di sostanze reattive, proteggendo il personale da eventi chimici pericolosi e salvaguardando l'integrità dell'intero sistema.

Incorporazione di funzionalità di rilevamento delle perdite

Lo spazio di ventilazione nel sistema a doppia guarnizione funge anche da rilevatore di perdite integrato. In caso di deterioramento o rottura di una guarnizione interna, il fluido di processo fuoriuscirà attraverso questo canale verso l'esterno dell'unità. Ciò crea una perdita visibile che gli operatori possono individuare immediatamente. Questo allarme tempestivo consente ai team di manutenzione di intervenire prima che la seconda guarnizione venga compromessa, evitando fuoriuscite importanti o arresti forzati.

Ruolo 4: Il ruolo critico delle guarnizioni degli scambiatori di calore a piastre nel resistere allo stress operativo

Guarnizioni per scambiatori di calore a piastreDevono resistere a costanti sollecitazioni fisiche e chimiche. La loro capacità di resistere a condizioni operative difficili è essenziale per l'affidabilità e la sicurezza a lungo termine dello scambiatore di calore. Gli ingegneri progettano questi componenti per resistere a pressione, temperatura e aggressioni chimiche.

Selezione dei materiali per condizioni impegnative

La scelta del materiale corretto per la guarnizione è una decisione ingegneristica fondamentale. Il materiale deve essere compatibile con i fluidi di processo per prevenirne la degradazione chimica. Diversi elastomeri offrono diversi livelli di resistenza a determinate sostanze chimiche. Ad esempio, l'EPDM offre buone prestazioni con acqua e vapore, mentre l'FKM (Viton) è più adatto a oli e carburanti. Le tabelle di compatibilità chimica aiutano gli ingegneri a selezionare il materiale ottimale per ogni specifica applicazione, garantendo una lunga durata.



Mantenere l'integrità sotto alta pressione

Le guarnizioni devono mantenere una tenuta perfetta anche se sottoposte a una pressione interna significativa. La forza esercitata dai fluidi spinge contro la superficie della guarnizione. Una guarnizione ben progettata resiste alla deformazione e all'estrusione sotto questo carico. In applicazioni come i sistemi HVAC, le unità con guarnizione spesso operano a pressioni fino a 25 bar. L'integrità strutturale della guarnizione previene le perdite e garantisce il funzionamento sicuro del sistema entro i limiti di pressione specificati.

Resistenza al degrado da temperature estreme

Le fluttuazioni di temperatura rappresentano una sfida importante per i materiali delle guarnizioni. Ogni materiale ha un intervallo di temperatura di esercizio specifico. Ad esempio:

·Gomma EPDM:da -40°C a 120°C (da -40°F a 248°F)

·Gomma Viton:da -25°C a 250°C (da -13°F a 482°F)

I cicli termici, che comportano ripetuti riscaldamenti e raffreddamenti, causano l'espansione e la contrazione dei materiali delle guarnizioni. Queste sollecitazioni ripetute portano al degrado del materiale, alla formazione di crepe e, infine, alla rottura.

L'utilizzo di un materiale al di fuori dell'intervallo di temperatura designato o la sua esposizione a rapidi sbalzi di temperatura ne compromettono l'elasticità. Questa degradazione indebolisce la tenuta, aumentando il rischio di guasti e tempi di fermo del sistema.

Ruolo 5: Abilitazione dello smontaggio per manutenzione e pulizia

Le guarnizioni sono progettate non solo per sigillare ma anche per essere rimosse. Questa caratteristica è fondamentale per la manutenzione a lungo termine di unscambiatore di calore a piastrePermette ai tecnici di aprire l'unità per ispezioni essenziali, pulizie e sostituzioni di componenti.

Facilitazione delle ispezioni di routine delle apparecchiature

Ispezioni regolari sono fondamentali per la manutenzione preventiva. Le guarnizioni che consentono un facile smontaggio offrono agli operatori un accesso diretto alle piastre. Questo accesso consente loro di verificare la presenza di segni di usura e potenziali guasti. I principali indicatori visivi includono:

·Fragilità: La guarnizione è rigida e ha perso la sua elasticità.

·Deformazione: Il sigillo appare appiattito o ha assunto una forma permanente.

·Crepe o strappi: Rotture visibili sulla superficie della guarnizione.

·Estrusione: Il materiale della guarnizione appare sfilacciato o è spinto fuori dalla sua scanalatura.

Il rilevamento tempestivo di questi problemi previene tempi di inattività imprevisti e perdite catastrofiche.

Confronto tra guarnizioni a clip e guarnizioni incollate

I produttori offrono due metodi principali di fissaggio delle guarnizioni: a clip e incollate. Le guarnizioni a clip si fissano alle piastre tramite elementi di fissaggio integrati, consentendo una rapida sostituzione con tempi di fermo minimi. Questo design è ideale per settori come quello lattiero-caseario e farmaceutico che richiedono frequenti interventi di sanificazione. Le guarnizioni incollate utilizzano un adesivo per creare un legame molto sicuro. Pur offrendo un'eccellente tenuta, la loro sostituzione richiede più manodopera. La scelta dipende dai requisiti di manutenzione specifici dell'applicazione.

Semplificare la pulizia e la sostituzione delle piastre

Sebbene i sistemi Clean-in-Place (CIP) siano efficaci, alcune incrostazioni richiedono la pulizia manuale. La possibilità di smontare l'unità consente ai tecnici di pulire ogni piastra singolarmente. Questo processo garantisce la rimozione di residui ostinati che i sistemi automatizzati potrebbero non rilevare. Anche la sostituzione di una piastra danneggiata o di un set completo di guarnizioni diventa un'operazione semplice. I tecnici possono eseguire il lavoro in loco con strumenti di base come chiavi inglesi e solventi per la rimozione del vecchio adesivo.

Estensione della durata complessiva dell'attrezzatura

La manutenzione proattiva è significativamente meno costosa della riparazione di danni evitabili. Ispezioni regolari e la sostituzione tempestiva delle guarnizioni prevengono costosi fermi macchina imprevisti e perdite di prodotto, migliorando direttamente la redditività.

Una guarnizione ben tenuta contribuisce al funzionamento efficiente e sicuro di uno scambiatore di calore. Con la dovuta cura, le guarnizioni possono durare dai tre ai dieci anni. Grazie alla facilità di manutenzione, il design della guarnizione contribuisce direttamente a massimizzare la vita operativa dell'apparecchiatura e a ridurre il costo totale di gestione.

Le guarnizioni degli scambiatori di calore a piastre sono componenti multifunzionali essenziali per l'integrità operativa. Le loro prestazioni si basano su cinque ruoli fondamentali:

· Sigillatura per prevenire perdite

·Direzionare il fluido per l'efficienza

·Separazione dei fluidi per evitare la contaminazione

·Resistenza allo stress operativo

·Facile manutenzione

La scelta e la cura adeguate delle guarnizioni sono essenziali per garantire la sicurezza, l'efficienza e l'affidabilità del sistema.

Domande frequenti

Con quale frequenza è necessario sostituire le guarnizioni PHE?

Le guarnizioni durano in genere dai tre ai dieci anni. La loro durata dipende dalle condizioni operative come temperatura, pressione e tipo di fluido. Ispezioni regolari aiutano a determinare il programma esatto di sostituzione.

Quali sono i segnali di una guarnizione difettosa?

I tecnici cercano segni visibili di usura. Questi segni includono fragilità, crepe, deformazioni o materiale che fuoriesce dalla sua sede. Una diagnosi precoce previene perdite importanti. ⚠️

È meglio una guarnizione a clip o incollata?

La scelta dipende dalle esigenze di manutenzione. Le guarnizioni a clip consentono una sostituzione rapida. Le guarnizioni incollate offrono un fissaggio molto sicuro, ma richiedono più manodopera per la sostituzione durante la manutenzione.
