Vantaggi degli scambiatori di calore a piastra saldatate

Nel mondo dei processi industriali, una gestione termica efficiente non è solo vantaggiosa, ma fondamentale. Gli scambiatori di calore sono componenti fondamentali, facilitando il trasferimento controllato di energia termica tra fluidi. Anche se esistono vari modelli, ilScambio di calore saldatato (WHE)si distingue come una soluzione unica e robusta, progettata appositamente per superare i limiti operativi in cui le tecnologie convenzionali guarniate vacillano. Queste unità superano i limiti dei tradizionali disegni guarniati, offrendo una maggiore robustezza e capacità operative per applicazioni ad alta pressione, ad alta temperatura e con media aggressivi. Comprendere la loro struttura unica e i vantaggi è fondamentale per le industrie che cercano prestazioni termiche ottimali e affidabilità a lungo termine.

Cosa definisce uno scambiatore di calore a piastre saldatate?

In sostanza, uno scambiatore di calore opera sul principio di facilitare il flusso di calore tra due fluidi a temperature diverse senza permettere loro di mescolare. Gli scambiatori di calore a piastre tradizionali (PHEs) raggiungono questo obiettivo utilizzando una serie di piastre corrugate sigillate da guarnizioni elastomeriche, fissate insieme all 'interno di un telaio. Sebbene altamente efficienti e versatili per molte funzioni, le guarnizioni rappresentano intrinsecamente una limitazione, in particolare per quanto riguarda la temperatura, la pressione e la compatibilità chimica.

ilScambiatore di calore a piastra saldatata Riprogetta fondamentalmente questo concetto eliminando la necessità di guarnizioni inter-piastre nell 'area di trasferimento di calore primario. Invece, le lastre metalliche sottili e specialmente corrugate vengono unite utilizzando tecniche avanzate di saldatura, in genere saldatura laser o plasma. Questo crea una serie di canali ermeticamente sigillati. Un fluido scorre attraverso i canali saldatati, mentre il secondo fluido passa attraverso i canali formati tra queste coppie saldatate, spesso sigillati alla periferia da guarnizioni durevoli compatibili con il fluido secondario e le condizioni di funzionamento, o in alcuni progetti, anche saldatati. Questa costruzione conferisce al WPHE un 'integrità strutturale e una resilienza notevolmente migliorate.

Costruzione, materiali e efficienza termica

La produzione di un phe saldatato comporta ingegneria di precisione. Piastre ondulate, di solito realizzate da materiali di alta qualità come l'acciaio inossidabile (ad esempio, 304, 316L), titanio, leghe di nichel (come Hastelloy) o altri metalli resistenti alla corrosione, sono accuratamente impilati. I modelli di ondulazione non sono arbitrari; sono attentamente progettati per indurre turbolenze nel flusso del fluido. Questa turbolenza interrompe lo strato limite vicino alla superficie della piastra, aumentando drasticamente il coefficiente di trasferimento di calore e quindi l'efficacia termica complessiva dell 'unità rispetto a profili di flusso più lisci.

Le coppie di piastre vengono poi unite in modo permanente saldatando lungo i bordi, creando un pacchetto di piastre robusto. Questo pacchetto è quindi tipicamente ospitato all 'interno di una struttura di telaio robusta, composta da piastre di pressione fisse e mobili, bulloni di serramento e colonne di supporto, simili in linea di principio a PHE guarniati ma spesso costruiti per resistere a forze più elevate. Il processo di saldatura garantisce un elevato grado di integrità ermetico, fondamentale quando si manipolavano fluidi volatili, tossici o di alto valore in cui le perdite sono inaccettabili.

La maggior parte degli scambiatori di calore completamente saldatati operano sulla base del principio di flusso a controcorrente. I fluidi caldi e freddi scorrono in direzioni opposte attraverso i loro rispettivi canali. Questa disposizione massimizza la differenza di temperatura media (LMTD) lungo tutta la lunghezza della superficie di trasferimento di calore, consentendo lo scambio termico più efficiente possibile e consentendo un avvicinamento più vicino della temperatura tra i due fluidi.

Vantaggi convincenti della costruzione saldatata

Sostituire le guarnizioni con saldature sblocca una costellazione di vantaggi, ampliando notevolmente l'ambito operativo:

1. Superiore tolleranza alla pressione e alla temperatura: questo è forse il vantaggio più significativo. Senza i vincoli imposti dalle guarnizioni in elastomero, le WPHE possono operare in modo affidabile a pressioni e temperature sostanzialmente più elevate che causerebbero il fallimento delle guarnizioni convenzionali. Questo li rende ideali per applicazioni a vapore, sistemi di olio termale e reazioni chimiche ad alta pressione.

2. Miglioramento della sicurezza e della prevenzione delle perdite: le cuciture saldatate riducono drasticamente i potenziali percorsi di perdite rispetto alle unità guarniate. Ciò è fondamentale nelle applicazioni che coinvolgono fluidi pericolosi, infiammabili o sensibili all 'ambiente.

3. Compact Footprint: Come le loro controparti guarniate, i WPHE offrono elevati tassi di trasferimento di calore all 'interno di un volume e di un' impronta relativamente ridotti, soprattutto se confrontati con gli scambiatori tradizionali a guscio e tubo per tassi equivalenti. Ciò consente di risparmiare preziosi spazi di impianto.

4. Aumento della robustezza e della resistenza alla fatica: la struttura rigida e saldatata offre un 'eccellente resistenza ai cicli di pressione e temperatura, migliorando la durata e l'affidabilità dell' unità in tempi operativi esigenti.

5. Adattabilità ai media aggressivi: Selezionando materiali di piastra saldatate appropriati (come il titanio o Hastelloy), i WPHEs possono gestire fluidi altamente corrosivi che degradarebbero rapidamente i materiali di guarnizione standard.

6. Potenziale di incrustazione ridotto (in progetti specifici): mentre tutti gli scambiatori di calore possono sperimentare incrustazioni, alcuni progetti WPHE, in particolare le varianti a grande gap, sono progettati per gestire fluidi con solidi sospesi, fibre o viscosità più elevata in modo più efficace rispetto a PHE standard con canali stretti.

Questi vantaggi intrinseci si prestano a vari progetti specializzati su misura per sfide industriali specifiche. Esploriamo due tipi principali:

Diversi tipi di scambiatori di calore a piastra saldatate

Riconoscendo che diverse applicazioni richiedono soluzioni su misura, i WPHE sono disponibili in diverse configurazioni. Due tipi di spicco offerti dai principali produttori includono:

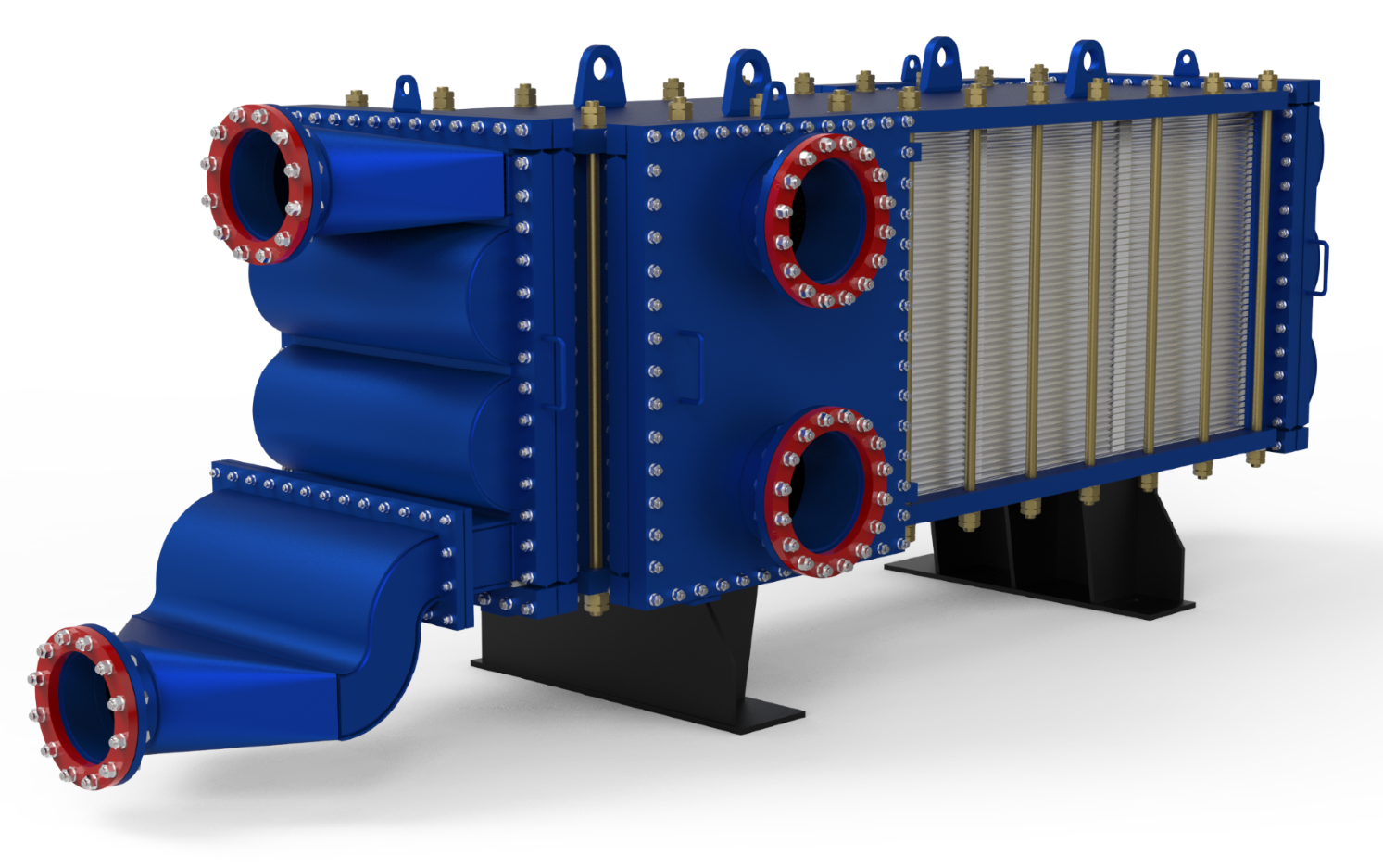

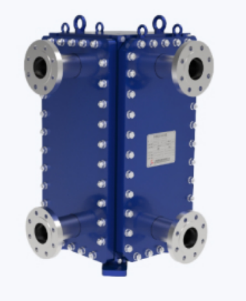

Gli scambiatori di calore a piastre saldatate standard: rappresentano la categoria dei cavalli di lavoro, progettati per applicazioni generali ad alta temperatura, ad alta pressione e applicazioni che coinvolgono media aggressivi dove la compatibilità delle guarnizioni è una preoccupazione. Offrono un 'alternativa compatta ed efficiente agli scambiatori di calore a guscio e a tubi in numerosi settori. Esempi eccellenti sono HT-Bloc Welded Plate Heat Exchange eTP saldatura Plate Heat Exchanger, che incarna i vantaggi fondamentali della costruzione saldatata per prestazioni termiche e affidabilità migliorate in condizioni difficili.

Gli scambiatori di calore a piastre saldatate a largo raggio: appositamente progettati per affrontare le sfide poste dai fluidi più difficili, questi scambiatori dispongono di canali più ampi tra le piastre. Questo design riduce significativamente il rischio di intasamento e consente un passaggio più agevole di fluidi viscososi o di quelli contenenti solidi sospesi, fibre o particelle. Sono preziosi in settori come la polpa e la carta, la lavorazione dello zucchero, la produzione di etanolo e alcune applicazioni chimiche in cui gli scambiatori di piastre standard sporcare rapidamente. ilWide Gap Welded Plate Heat Exchanger (Scambiatore di calore a piastra saldatata) È su misura per compiti così impegnativi, garantendo la continuità operativa dove altri progetti lottare.

Ampio spettro di applicazioni

La robustezza e l'efficienza intrinseca dei WPHE li prestano a una vasta gamma di applicazioni industriali:

Olio e gas: Riscaldamento / raffreddamento del petrolio greggio, lavorazione del gas, disidratazione del glicolo, sistemi di olio termico.

industria chimica: Manipolazione di acidi e basi corrosivi, riscaldamento / raffreddamento dei fluidi di processo, condensazione di solventi, scambiatori in cicli di reazione.

Generazione di potenza: raffreddamento dell 'olio lubrificante della turbina, sistemi di acqua di raffreddamento a circuito chiuso, riscaldamento geotermico, preriscaldamento dell' acqua di alimentazione.

Cibi e bevande: Applicazioni di lavorazione che comportano temperature o pressioni più elevate (anche se le unità guarniate sono spesso sufficienti e preferite per la facilità di pulizia nelle applicazioni sanitarie).

Farmaceutiche: Manipolazione di solventi specifici o processi che richiedono elevate capacità di integrità e temperatura / pressione.

Pulp e carta: Riscaldamento liquore nero, raffreddamento liquore bianco (ampi spazi spesso preferiti).

Affrontare domande comuni

Diverse domande spesso sorge in merito a WPHE:

● In che modo si differenziano da PHEs gasketed?

La differenza principale risiede nel metodo di sigillazione tra le piastre - saldature rispetto a guarnizioni - che porta a maggiori classificazioni di pressione / temperatura e diversi profili di compatibilità chimica per WPHEs.

● Possono gestire i fluidi sporchi?

I WPHEs standard si comportano in modo simile ai PHEs guarniati per quanto riguarda il potenziale di incrustazione basato sulla geometria del canale. Tuttavia, i WPHEs Wide Gap sono appositamente progettati per gestire meglio i fluidi soggetti a incrustazioni o contenenti particelle.

· Come vengono puliti?

La pulizia in loco (CIP) utilizzando soluzioni chimiche è spesso fattibile, simile alle unità guarniate. Tuttavia, l'accesso alla pulizia meccanica potrebbe essere più limitato a seconda della progettazione specifica (ad esempio, le unità completamente saldatate offrono meno accesso rispetto alle unità semi-saldatate). Le linee guida dei produttori sono essenziali.

● Che dire della saldatura sull ' unità per riparazioni o modifiche?

La saldatura sul campo direttamente sul corpo dello scambiatore di calore o sul pacchetto di piastre dopo la produzione è fortemente sconsigliata. L'elevato calore localizzato può danneggiare le piastre di precisione e le saldature esistenti, compromettere potenzialmente l'integrità e annullare le garanzie. Le riparazioni comportano tipicamente procedure specializzate o la sostituzione del pacchetto di piastre.

Quali fattori guidano la selezione?

Le considerazioni chiave includono temperature e pressioni di funzionamento, proprietà del fluido (corrosività, viscosità, contenuto di solidi), servizio termico richiesto, caduta di pressione ammissibile, materiali di costruzione richiesti e esigenze di affidabilità operativa a lungo termine.

Conclusione: il vantaggio saldatato

Lo scambiatore di calore a piastre saldatate rappresenta un significativo progresso nella tecnologia di trasferimento di calore, fornendo una soluzione robusta, efficiente e affidabile per applicazioni che superano le capacità dei progetti tradizionali guarnizioni. La loro capacità di resistere a temperature e pressioni estreme, gestire media aggressivi e garantire un 'elevata integrità operativa li rende indispensabili in processi critici in diversi settori. Sia che si opti per una configurazione standard come lo scambiatore di calore a piastre saldatate TP o per una soluzione specializzata come il modello Wide Gap per fluidi difficili, i WPHE offrono prestazioni termiche superiori dove è più importante.

Se il vostro processo richiede un eccezionale controllo termico in condizioni difficili, sfruttare i vantaggi della tecnologia degli scambiatori di calore a piastre saldatate è la chiave per aumentare l'efficienza e l'affidabilità. Vi invitiamo a esplorare le specifiche dettagliate dei nostri scambiatori di calore a piastre saldatate HT-Bloc e scambiatori di calore a piastre saldatate TP e scambiatori di calore a piastre saldatate Wide Gap, oppure contattare oggi i nostri esperti di ingegneria termica per una consulenza su come queste soluzioni possono ottimizzare le vostre operazioni specifiche.
