Scambiatori di calore commerciali: un'analisi approfondita del risparmio energetico

Il principio del recupero del calore e della riduzione dell'energia

La funzione principale discambiatori di calore commercialisi basa sui principi della termodinamica. Queste leggi spiegano come l'energia si muove e si trasforma, fornendo le basi per il recupero del calore.

1. Prima legge della termodinamica:L'energia non può essere creata né distrutta. Il calore si sposta semplicemente da un fluido più caldo a uno più freddo, senza alcuna perdita di energia totale.

2. Seconda legge della termodinamica:Il calore fluisce naturalmente da una fonte calda a una più fredda. Uno scambiatore di calore facilita questo processo naturale in modo efficiente.

Catturare e riutilizzare il calore di scarto

Molte industrie generano enormi quantità di energia termica che spesso viene dispersa nell'atmosfera sotto forma di rifiuti. Ciò rappresenta una risorsa significativa e inutilizzata. Gli scambiatori di calore catturano questa energia per il riutilizzo, riducendo direttamente la domanda di energia primaria nei sistemi di riscaldamento. I principali settori che producono calore di scarto recuperabile includono:

·Ferro e acciaio

·Prodotti chimici e petrolchimici

·Produzione di cemento e vetro

·Carta e cellulosa

·Cibo e bevande

Quantificare il risparmio energetico

Calcolare il potenziale risparmio è un processo semplice e intuitivo. Aiuta le aziende a comprendere il vantaggio economico derivante dall'installazione di un sistema di recupero del calore.

Nota: la formula del risparmio energeticoIl risparmio energetico annuo può essere stimato utilizzando la formula:Risparmio = Qrecuperabile × Ore annuali × (1/ηspostato)Qui,Qrecuperabileè il calore recuperabile,Ore annualiè il tempo di funzionamento annuale, eηspostatoè l'efficienza del sistema che viene compensata.

Questi calcoli si traducono in sostanziali benefici concreti. Ad esempio, un produttore di cereali ha risparmiato 500.000 dollari all'anno, mentre un ospedale ha ridotto del 30% il consumo di gas della sua caldaia. Il ritorno sull'investimento è spesso rapido. Alcuni progetti, come quello che riguardava il flusso delle acque reflue di una cucina, hanno raggiunto un periodo di ammortamento completo in meno di 90 giorni.

Tipi di scambiatori di calore commerciali e il loro impatto

La scelta dello scambiatore di calore più adatto è fondamentale per massimizzare il risparmio energetico. La scelta ideale dipende dall'applicazione specifica, dai fluidi coinvolti, dagli intervalli di temperatura e dai requisiti di pressione. Diversi tipi di scambiatori di calore commerciali offrono vantaggi specifici per diverse esigenze operative.

Nota:La progettazione di uno scambiatore di calore influenza direttamente la sua efficienza, le esigenze di manutenzione e il ritorno complessivo sull'investimento. Comprendere le principali tipologie è il primo passo verso un'efficace strategia di recupero del calore.

Guscio e tubo per applicazioni robuste

Gli scambiatori di calore a fascio tubiero sono i cavalli di battaglia di molti settori. Il loro design è semplice ma potente. Un grande involucro cilindrico racchiude un fascio di tubi. Un fluido scorre attraverso i tubi, mentre un altro fluido scorre sopra i tubi all'interno dell'involucro. Questa configurazione facilita lo scambio termico tra i due.

Queste unità sono note per la loro durevolezza. Possono resistere a pressioni molto elevate e temperature estreme. Questa robustezza le rende essenziali in ambienti difficili. Le loro applicazioni spaziano in un'ampia gamma di settori dell'industria pesante.

·Petrolio e gas:Utilizzato per il raffreddamento del petrolio greggio, la compressione del gas e la lavorazione nelle raffinerie.

·Produzione di energia:Utilizzato nei condensatori per trasformare nuovamente il vapore in acqua.

·Produzione chimica:Fondamentale per il riscaldamento, il raffreddamento e la condensazione di vari prodotti chimici.

·Cibo e bevande:Utilizzato per processi quali pastorizzazione e sterilizzazione che richiedono elevata durabilità.

·Automotive e aerospaziale:Utilizzato nei sistemi di raffreddamento dei motori e nei sistemi idraulici.

·Carta e cellulosa:Impiegato nei processi di digestione e di essiccazione della polpa.

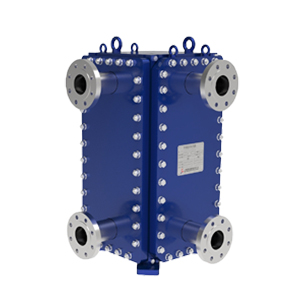

Piastra e telaio per trasferimento ad alta efficienza

Gli scambiatori di calore a piastre e telaio offrono un'alternativa moderna e altamente efficiente. Queste unità sono costituite da una serie di sottili piastre metalliche ondulate, imbullonate insieme in un telaio. Il design crea stretti canali per il flusso dei fluidi. Questa ampia superficie consente uno scambio termico eccezionalmente rapido ed efficiente.

Rispetto ai tradizionali modelli a fascio tubiero, gli scambiatori a piastre e telaio offrono prestazioni superiori in dimensioni notevolmente ridotte. Il loro design modulare offre inoltre notevoli vantaggi in termini di manutenzione e scalabilità.

L'industria alimentare e delle bevande si affida spesso a scambiatori di calore a piastre e telai per un controllo preciso della temperatura. La loro efficienza è fondamentale per la qualità e la sicurezza del prodotto.

·Pastorizzazione:Riscalda e raffredda rapidamente prodotti come latte, succhi e salse, prolungandone la durata di conservazione.

· Raffreddamento e riscaldamento:Fornisce un controllo preciso della temperatura per raffreddare i latticini o riscaldare le zuppe.

·Recupero di energia:Riutilizza il calore di scarto della cottura per preriscaldare le materie prime, riducendo così le bollette energetiche.

·Lavaggio e sterilizzazione:Riscalda i liquidi detergenti per mantenere rigorosi standard igienici.

Aria-aria per sistemi HVAC

Gli scambiatori di calore aria-aria sono fondamentali per i sistemi HVAC (riscaldamento, ventilazione e condizionamento) a basso consumo energetico. Questi dispositivi funzionano trasferendo l'energia termica da un flusso di aria viziata in espulsione al flusso di aria fresca in ingresso. Questo processo preriscalda l'aria fresca in inverno e la preraffredda in estate. Il risultato è una significativa riduzione dell'energia necessaria per il condizionamento dell'aria dell'edificio, con potenziali risparmi fino al 30%.

Questi sistemi, spesso chiamati ventilatori a recupero di energia (ERV), migliorano la qualità dell'aria interna riducendo al contempo i costi operativi. Esistono due tipi principali di scambiatori aria-aria:

·Scambiatori a piastre fisse:Queste unità non hanno parti mobili. Utilizzano strati alternati di piastre per mantenere separati i flussi d'aria, consentendo al contempo il trasferimento del calore attraverso il materiale. Trasmettono principalmente calore sensibile (temperatura) e sono note per la loro affidabilità.

·Scambiatori di ruote rotanti:Noti anche come ruote entalpiche, sono costituiti da un cilindro rotante riempito con un materiale permeabile all'aria. Girando, la ruota assorbe calore e umidità da un flusso d'aria e li rilascia nell'altro. Questo consente loro di trasferire sia il calore sensibile che quello latente (umidità), rendendoli altamente efficaci nella gestione del comfort interno.

Fattori chiave per massimizzare l'efficienza

Selezionare il tipo giusto di scambiatore di calore è solo il primo passo. Per massimizzare il risparmio energetico e garantire una lunga vita operativa, i facility manager devono concentrarsi su due fattori critici: il corretto dimensionamento e la selezione strategica dei materiali. Queste decisioni influenzano direttamente sia i costi iniziali che le prestazioni a lungo termine.

L'importanza del dimensionamento corretto

Il corretto dimensionamento di uno scambiatore di calore è un gioco di equilibrio tra esigenze prestazionali e vincoli fisici. È probabilmente la decisione più importante in fase di progettazione. Un'unità di dimensioni inadeguate non riuscirà a soddisfare la domanda o funzionerà in modo inefficiente, vanificando potenziali risparmi energetici.

Un'unità sottodimensionata crea problemi immediati e persistenti. Non riesce costantemente a raggiungere le temperature target richieste dal processo. Questo costringe l'intero sistema a lavorare di più e a funzionare più a lungo, con conseguenti diversi effetti negativi:

·Bolle energetiche più elevate dovute al funzionamento costante.

·Maggiore usura dei componenti, con conseguenti guasti più frequenti.

·Riscaldamento o raffreddamento non uniformi, che possono influire sulla qualità del prodotto o sul comfort degli occupanti.

·Rischio di condensa eccessiva, che può corrodere i componenti interni e creare pericoli per la sicurezza, come il monossido di carbonio.

Al contrario, sovradimensionare un'unità presenta una serie di sfide. Sebbene alcuni possano sovradimensionare un'unità per tenere conto di future incrostazioni, questa strategia presenta notevoli svantaggi. Uno scambiatore di calore sovradimensionato è più grande e comporta un prezzo di acquisto iniziale più elevato. Ancora più importante, può funzionare in modo inefficiente, soprattutto a carichi inferiori. Ad esempio, un'unità alimentata a vapore sovradimensionata del 20% può subire un forte calo della pressione del vapore in condizioni di carico minimo. Questa caduta di pressione può impedire agli scaricatori di condensa di scaricare efficacemente la condensa, causando ristagni d'acqua che riducono l'area di scambio termico disponibile e compromettono le prestazioni.

Gli ingegneri devono considerare diverse variabili per un dimensionamento accurato. Le caratteristiche del fluido, come la portata e la viscosità, sono cruciali. Portate più elevate richiedono uno scambiatore di calore più grande per gestire il volume mantenendo l'efficienza. Allo stesso modo, i fluidi ad alta viscosità resistono al flusso, il che può aumentare la caduta di pressione e richiedere un'unità più grande per compensare.

Nota: Strumenti di dimensionamento professionaliI professionisti si affidano a software sofisticati per eseguire questi calcoli complessi e garantire una selezione ottimale. Questi strumenti modellano le prestazioni in base a specifiche condizioni operative. Alcuni esempi comuni includono:

·SWEP DThermX:Consiglia prodotti per applicazioni monofase, a condensatore e ad evaporatore.

·Kelvion Select:Offre configuratori basati sul web per scambiatori di calore a piastre sia brasati che guarnizionati.

·App di selezione Taco:Fornire strumenti per il dimensionamento sia dei modelli a fascio tubiero che di quelli a piastra brasata.

·Calcolo della bobina Heatcraft:Genera pacchetti di richiesta dettagliati per bobine commerciali con dati sulle prestazioni e disegni.

Selezione dei materiali per la longevità

I materiali utilizzati per costruire gli scambiatori di calore commerciali ne determinano la durabilità, la resistenza alla corrosione e la durata complessiva. La scelta ha un impatto diretto sulle esigenze di manutenzione e sul ritorno sull'investimento a lungo termine. Un materiale deve essere compatibile con i fluidi di processo, resistere alle temperature e alle pressioni di esercizio e facilitare un efficiente trasferimento di calore.

La conduttività termica di un materiale misura la sua capacità di trasferire calore. I materiali con elevata conduttività trasferiscono il calore in modo più efficiente. Tuttavia, la conduttività deve essere bilanciata con altre proprietà critiche come la robustezza e la resistenza alla corrosione.

La resistenza alla corrosione e alle incrostazioni è fondamentale per la longevità. Le incrostazioni sono l'accumulo di depositi indesiderati sulle superfici di scambio termico, che isolano la superficie e riducono l'efficienza. Il materiale giusto può rallentare significativamente questo processo. Nei settori sanitari come quello alimentare, delle bevande e farmaceutico, l'acciaio inossidabile o leghe superiori sono richiesti per tutte le superfici a contatto con il prodotto. Questi materiali sono facili da pulire e resistono alle incrostazioni.

La tabella seguente illustra il comportamento dei diversi materiali in ambienti corrosivi:

Infine, molti settori seguono standard rigorosi per la selezione dei materiali in base alle specifiche condizioni di servizio. Queste linee guida garantiscono sicurezza, affidabilità e prestazioni ottimali nelle applicazioni più impegnative.

Manutenzione per prestazioni durature

La selezione e il dimensionamento adeguati stabiliscono unscambiatore di caloreIl potenziale di . Una manutenzione costante, tuttavia, garantisce il mantenimento della promessa di risparmio energetico a lungo termine. Trascurare la manutenzione comporta un degrado delle prestazioni, vanificando i benefici dell'investimento iniziale.

Il ruolo fondamentale della pulizia regolare

L'incrostazione è il principale nemico dell'efficienza di uno scambiatore di calore. Si tratta dell'accumulo di depositi indesiderati come minerali, microrganismi o residui chimici sulle superfici di scambio termico. Questo accumulo agisce come uno strato isolante, limitando il flusso di calore e aumentando il consumo energetico. Anche uno strato sottile ha un impatto significativo. Ad esempio, uno strato di calcare minerale di 1/32 di pollice può ridurre l'efficienza dell'8,5%.



Diversi metodi di pulizia affrontano il problema delle incrostazioni con risultati variabili. Mentre l'idropulitura tradizionale raggiunge circa l'85% di efficacia, tecniche moderne come la pulizia a ultrasuoni possono ripristinare le superfici quasi al 100% delle loro prestazioni originali. Una pulizia regolare rimuove questi strati isolanti, ripristina l'efficienza termica e previene danni permanenti alle apparecchiature.

Una semplice lista di controllo per la manutenzione

Un programma di manutenzione proattiva è la migliore difesa contro la perdita di prestazioni. La frequenza di pulizia ideale dipende dall'ambiente operativo. I sistemi in ambienti difficili potrebbero richiedere una pulizia trimestrale, mentre altri possono funzionare più a lungo. Una semplice checklist di routine aiuta i tecnici a individuare tempestivamente i problemi.

Attività di manutenzione chiave:

·Ispezionarel'unità esternamente per eventuali perdite, corrosione o danni.

·Monitoraremanometri e termometri per rilevare eventuali scostamenti dai normali livelli operativi. Una caduta di pressione superiore a 5 PSI è spesso il segnale di un problema.

·Controllosuperfici di trasferimento del calore per segni visibili di incrostazioni o incrostazioni.

·Pulitooppure lavare il sistema per rimuovere detriti e accumuli prima che la situazione diventi grave.

·Documentazionetutte le attività di manutenzione e i dati sulle prestazioni per monitorare lo stato di salute dell'unità nel tempo.

Gli scambiatori di calore commerciali sono un pilastro di qualsiasi strategia energetica moderna. Recuperano il calore di scarto per ridurre i carichi di sistema, garantendo un forte ritorno sull'investimento. Un mercato che si prevede supererà i 97 miliardi di dollari entro il 2030, supportato da incentivi governativi, ne evidenzia la crescente importanza. Una selezione, un dimensionamento e una manutenzione adeguati sono essenziali per ottenere questi notevoli risparmi.

Domande frequenti

Qual è il periodo di ammortamento tipico per uno scambiatore di calore?

Il periodo di ammortamento varia a seconda dell'applicazione. Molti progetti prevedono un ritorno sull'investimento in meno di due anni. Alcuni sistemi ad alta efficienza possono raggiungere il ritorno in pochi mesi.

Con quale frequenza dovrebbe essere pulito uno scambiatore di calore commerciale?

La frequenza della pulizia dipende dalle condizioni operative. Gli ambienti difficili potrebbero richiedere una manutenzione trimestrale. I sistemi in ambienti più puliti potrebbero richiedere solo una pulizia annuale per mantenere prestazioni ed efficienza ottimali.

Gli scambiatori di calore possono essere utilizzati per applicazioni di raffreddamento?

Sì, sono essenziali per il raffreddamento. Gli scambiatori di calore trasferiscono il calore indesiderato da un fluido di processo a un mezzo più freddo. Questo processo riduce il carico sui sistemi di raffreddamento primari.
