Confronto tra scambiatori di calore a piastre a vapore e modelli a fascio tubiero

Panoramica dei tipi di scambiatori di calore

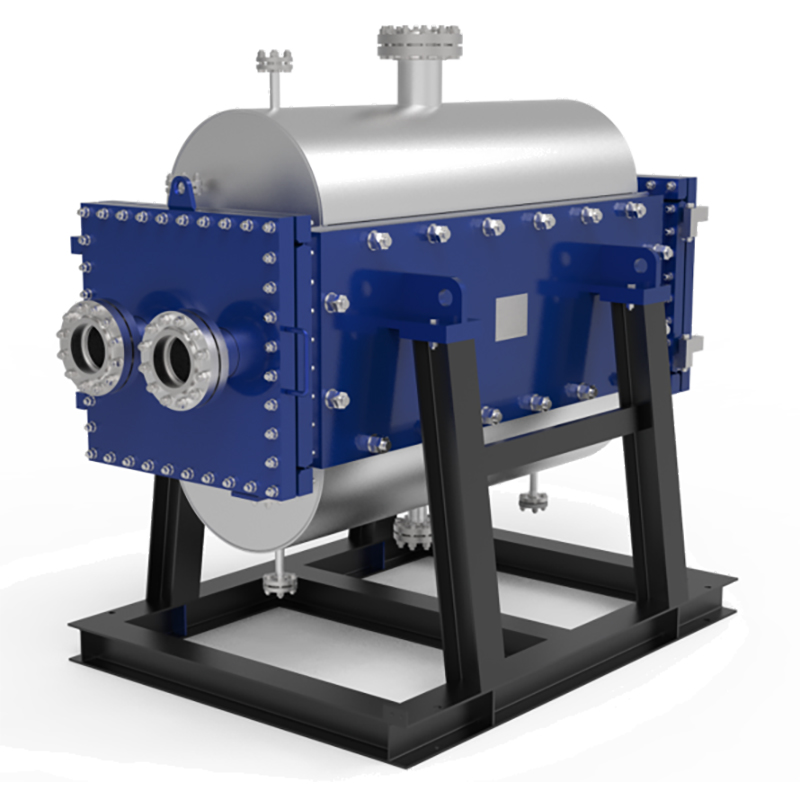

Shanghai Heat Transfer si distingue nel settore per la sua innovazioneScambiatore di calore a piastre saldate TPQuesta soluzione ibrida combina i punti di forza degli scambiatori di calore a piastre e dei modelli a fascio tubiero. Offre un'elevata efficienza di trasferimento del calore e prestazioni affidabili, rendendola adatta ad applicazioni industriali complesse.

Nozioni di base sullo scambiatore di calore a piastre a vapore

Uno scambiatore di calore a piastre a vapore utilizza una serie di piastre per separare i fluidi. Le piastre presentano spesso superfici migliorate, come la goffratura, per aumentare l'area di trasferimento del calore. Questa progettazione consente uno scambio energetico efficiente e un ingombro ridotto. Gli scambiatori di calore a piastre a vapore sono comuni nei settori che richiedono rapidi sbalzi di temperatura e elevate prestazioni energetiche, come l'industria alimentare e chimica.

Nozioni di base sulla progettazione di tubi e calotte

Gli scambiatori di calore a fascio tubiero sono caratterizzati da tubi alloggiati all'interno di un involucro cilindrico. Un fluido scorre all'interno dei tubi, mentre un altro fluido scorre attorno ad essi all'interno dell'involucro. Questa configurazione supporta un'ampia gamma di schemi di flusso, inclusi flussi paralleli e controcorrente. I modelli a fascio tubiero sono in grado di gestire pressioni e temperature elevate, il che li rende una scelta popolare nei settori petrolchimico e della produzione di energia. Lo scambiatore di calore a fascio tubiero è apprezzato per la sua durata e versatilità.

Caratteristiche dello scambiatore di calore a piastre e telaio

Uno scambiatore di calore a piastre e telaio è costituito da piastre rettangolari tenute insieme da elementi terminali. Le guarnizioni direzionano il flusso dei fluidi tra le piastre. Questa progettazione consente un facile smontaggio e pulizia, importante nei settori in cui l'igiene è fondamentale. Il design dello scambiatore a piastre e telaio offre flessibilità e può essere adattato a diversi requisiti di processo. Alcuni modelli utilizzano piastre saldate per maggiore sicurezza e affidabilità.

Tabella di confronto:

Tipo di scambiatore di calore	Dettagli di costruzione	Caratteristiche operative
Scambiatori di calore a piastre	Utilizzano piastre per separare i fluidi, spesso con superfici migliorate come alette o goffrature.	Elevato rapporto superficie/volume, adatto a flussi multipli, utilizzato nell'industria alimentare e chimica.
Scambiatori di calore a piastre e telaio	Sono costituiti da piastre rettangolari sostenute da elementi terminali, con guarnizioni per la disposizione del flusso del fluido.	Facilmente smontabile per la pulizia, rischio di perdite dovuto alle guarnizioni, saldabile per motivi di sicurezza.
Scambiatori a fascio tubiero	Sono costituiti da tubi racchiusi in un involucro cilindrico, che consente il flusso del fluido all'interno e all'esterno dei tubi.	Può gestire fluidi monofase o bifase, le disposizioni del flusso possono essere parallele o controcorrente, ampiamente utilizzate nelle applicazioni petrolchimiche.

Lo scambiatore di calore a piastre saldate TP di Shanghai Heat Transfer colma il divario tra queste tipologie. Offre la compattezza e l'efficienza di uno scambiatore a piastre e telaio con la resistenza e l'affidabilità di uno scambiatore a fascio tubiero. Questo lo rende ideale per applicazioni che richiedono elevate velocità di trasferimento del calore, facile manutenzione e prestazioni energetiche superiori.

Confronto della gestione della pressione

Limiti di pressione dello scambiatore di calore a piastre di vapore

La gestione della pressione è un fattore critico nella scelta di uno scambiatore di calore per applicazioni a vapore. La capacità di resistere ad alte pressioni garantisce un funzionamento sicuro e prestazioni affidabili. Gli scambiatori di calore a piastre per vapore sono progettati per soddisfare le esigenze di molti processi industriali. La loro costruzione utilizza metalli di alta qualità e una progettazione di precisione per raggiungere pressioni nominali impressionanti.

• Gli scambiatori di calore a piastre di vapore possono gestire pressioni fino a40 bar (580 PSI).

• La pressione di esercizio massima consentita dipende dallo spessore e dalla composizione del metallo utilizzato.

Questa robusta capacità di pressione consente agli scambiatori di calore a piastre di vapore di funzionare bene in settori come l'industria alimentare, la produzione chimica e il teleriscaldamento. Il design compatto contribuisce inoltre a mantenere un'elevata efficienza energetica, gestendo al contempo condizioni operative impegnative. Shanghai Heat TransferScambiatore di calore a piastre saldate TPcompie un ulteriore passo avanti combinando la resistenza alla pressione dei tradizionali sistemi a fascio tubiero con l'efficienza della tecnologia a piastre. Questo approccio ibrido garantisce prestazioni affidabili anche in ambienti difficili.

Prestazioni di pressione del fascio tubiero

Gli scambiatori di calore a fascio tubiero sono da tempo lo standard per le applicazioni che richiedono elevata resistenza a pressione e temperatura. Il loro design prevede un fascio di tubi racchiuso in un involucro cilindrico. Questa struttura distribuisce la pressione in modo uniforme e consente un funzionamento sicuro anche a quote elevate.

Gli scambiatori di calore a fascio tubiero possono funzionare a pressioni spesso superiori a quelle delle unità standard a piastre e telaio. Molti modelli industriali sono classificati per pressioni superiori a 600 PSI, il che li rende adatti per la produzione di energia, la lavorazione petrolchimica e l'industria pesante. Lo scambiatore di calore a fascio tubiero offre inoltre flessibilità nella selezione dei materiali, consentendo agli ingegneri di adattare l'apparecchiatura a specifici requisiti di processo.

Nota: gli scambiatori di calore a piastre e telaio, un altro tipo comune, possono gestirepressioni fino a 450 PSIe operano in un ampio intervallo di temperatura. Guarnizioni speciali possono estendere ulteriormente i limiti di temperatura.

Confrontando le prestazioni, sia gli scambiatori di calore a piastre a vapore che quelli a fascio tubiero offrono un'elevata resistenza alla pressione. La scelta dipende dalle esigenze specifiche dell'applicazione, tra cui la pressione nominale richiesta, lo spazio disponibile e l'efficienza energetica desiderata. Lo scambiatore di calore a piastre saldate TP di Shanghai Heat Transfer offre una soluzione affidabile per gli utenti che necessitano sia di elevata resistenza alla pressione che di un efficiente trasferimento di calore in un'unica unità compatta.

Efficienza termica

Efficienza dello scambiatore di calore a piastre e telaio

Gli scambiatori di calore a piastre e telaio sono noti per la loro eccezionale efficienza di trasferimento del calore. Il loro design utilizza piastre sottili e ondulate che creano un flusso turbolento, aumentando la velocità di trasferimento del calore tra i fluidi. Questa turbolenza aiuta a prevenire la formazione di incrostazioni e mantiene le superfici pulite, mantenendo elevate le prestazioni nel tempo. La disposizione compatta delle piastre consente inoltre di concentrare un'ampia superficie in uno spazio ridotto, consentendo un rapido scambio di energia.

• Gli scambiatori di calore a piastre e telaio raggiungonocoefficienti di trasferimento termico complessivo più elevatirispetto ai modelli a fascio tubiero.

• Lo scambiatore a piastre e telaio riduce al minimo i problemi di bypass, migliorando la separazione del flusso e massimizzando l'efficienza del trasferimento di calore.

• Il design supporta un efficiente trasferimento di calore anche a portate inferiori, rendendolo adatto ad applicazioni in cui è importante un controllo preciso della temperatura.

Molti settori scelgono la tecnologia degli scambiatori di calore a piastre quando necessitano di elevata efficienza dello scambiatore di calore e prestazioni affidabili.Scambiatore di calore a piastre saldate TPShanghai Heat Transfer si basa su questi punti di forza. Combina l'efficienza di uno scambiatore di calore a piastre con la robustezza necessaria per ambienti industriali difficili. Questa soluzione ibrida è ideale per processi che richiedono sia prestazioni elevate che facilità di manutenzione.

Efficienza del fascio tubiero

Gli scambiatori di calore a fascio tubiero presentano un approccio diverso allo scambio termico. Utilizzano un fascio di tubi all'interno di un mantello, con un fluido che scorre attraverso i tubi e un altro che li circonda. Questa configurazione è robusta e può sopportare pressioni e temperature elevate. Tuttavia, il lato mantello degli scambiatori tubolari è meno efficiente dal punto di vista termico. I modelli di flusso nel mantello possono creare aree in cui lo scambio termico non è altrettanto efficace e possono verificarsi cadute di pressione senza significativi benefici in termini di scambio termico.

• Gli scambiatori a fascio tubiero spesso richiedono un ingombro maggiore per ottenere le stesse prestazioni dei modelli a piastre.

• Questa progettazione può comportare coefficienti di trasferimento del calore inferiori, soprattutto se confrontati con gli scambiatori a piastre e a telaio.

• La manutenzione e la pulizia possono essere più impegnative, il che può influire sulle prestazioni a lungo termine.

Nonostante questi fattori, gli scambiatori a fascio tubiero rimangono popolari nei settori che richiedono un funzionamento affidabile in condizioni estreme. La loro capacità di gestire un'ampia gamma di fluidi e temperature li rende una scelta versatile. Per gli utenti che desiderano il meglio da entrambi i mondi, lo scambiatore di calore a piastre saldate TP di Shanghai Heat Transfer offre una soluzione unica. Offre l'elevata efficienza di trasferimento del calore della tecnologia a piastre con la resistenza e l'affidabilità dei tradizionali design a fascio tubiero.

Nota: la scelta dello scambiatore di calore più adatto dipende dalle esigenze specifiche del processo. Per prendere la decisione migliore, considerare il tipo di fluidi, le prestazioni richieste e lo spazio disponibile.

Manutenzione e pulizia

Manutenzione dello scambiatore di calore a piastre a vapore

Gli scambiatori di calore a piastre a vapore sono progettati per un funzionamento efficiente e una facile manutenzione. Molti modelli, come lo scambiatore di calore a piastre e telaio, consentono uno smontaggio rapido, facilitando le ispezioni e la pulizia di routine. Alcuni modelli avanzati, comeScambiatore di calore a piastre saldate TPdi Shanghai Heat Transfer, sono dotati di sistemi integrati di pulizia in loco (CIP). Questi sistemi consentono agli operatori di pulire l'unità senza smontarla, riducendo i tempi di fermo e i costi di manodopera. Una pulizia regolare aiuta a mantenere un'elevata efficienza di trasferimento del calore e previene la formazione di incrostazioni. Sebbene non esista un intervallo di manutenzione standard per gli scambiatori di calore a piastre a vapore, la maggior parte degli utenti pianifica le ispezioni in base alle condizioni di processo e alla qualità del fluido.

Manutenzione di tubi e coperture

Gli scambiatori di calore a fascio tubiero richiedono una manutenzione periodica per garantirne l'affidabilità. L'intervallo di manutenzione tipico varia da uno a tre anni, a seconda del tipo di fluido e dell'ambiente operativo.Metodi di pulizia per scambiatori di calore a fascio tubieroincludono:

• Pulizia chimica

• Pulizia con acqua pressurizzata

• Tecniche meccaniche, come la pulizia rotativa o la perforazione dei depositi

Diversi fattori influenzano la frequenza della pulizia e i tempi di inattività:

1. Tipo e gravità dell'incrostazione

2. Coefficiente di trasferimento termico di progetto e resistenza ammissibile all'incrostazione

3. Monitoraggio degli indicatori di prestazione, come la caduta di pressione e la velocità di trasferimento del calore

Una corretta manutenzione mantiene efficiente lo scambiatore di calore a fascio tubiero. Per gli utenti che desiderano una pulizia più semplice e tempi di fermo ridotti, lo scambiatore di calore a piastre saldate TP di Shanghai Heat Transfer offre un'alternativa moderna con funzionalità di pulizia avanzate.

Impronta e installazione

Esigenze di spazio per piastre e cornici

Gli scambiatori di calore a piastre e telaio sono noti per la lorodesign compattoLe loro piastre sottili, solitamente spesse tra 0,4 e 0,8 mm, consentono un'ampia area di scambio termico in un ingombro ridotto. Questo design significa che gli scambiatori di calore a piastre spesso richiedono solo circaun decimo della superficie calpestabiledelle tradizionali unità a fascio tubiero. Il peso ridotto, circa un quinto di quello di uno scambiatore a fascio tubiero comparabile, semplifica notevolmente la movimentazione e l'installazione.

Gli scambiatori di calore a piastre sono progettati per essere compatti e versatili, riducendo così lo spazio di installazione e i costi di trasporto e installazione.

Per strutture con spazio limitato, come edifici commerciali o ristrutturazioni, le unità a piastra e telaio offrono un chiaro vantaggio. Shanghai Heat TransferScambiatore di calore a piastre saldate TPsfrutta questo vantaggio, garantendo elevata efficienza in un pacchetto compatto e facile da installare.

Esigenze di spazio per fascio tubiero

Gli scambiatori di calore a fascio tubiero hanno un ingombro maggiore. Lo spessore dei tubi, in genere da 2,0 a 2,5 mm, e la robusta struttura del mantello aggiungono un peso significativo. Queste unità richiedono spesso più spazio a pavimento e strutture di supporto più pesanti. Le dimensioni maggiori possono aumentare i costi di spedizione e installazione.

• Gli scambiatori a fascio tubiero sono più pesanti e ingombranti rispetto alle unità a piastre.

• Durante l'installazione potrebbero essere necessarie attrezzature di sollevamento speciali.

Nonostante l'ingombro maggiore, i modelli a fascio tubiero rimangono popolari nei settori in cui lo spazio è meno importante e la durata è una priorità.

Espandibilità e flessibilità

Scalabilità di piastre e telai

Gli scambiatori di calore a piastre e a telaio offrono una scalabilità impressionante. Gli utenti possono aumentare la capacità diaggiunta di piastre di flusso a coppie, che mantiene la struttura a nido d'ape uniforme ed efficace. Questo approccio modulare consente agli impianti di rispondere rapidamente alle mutevoli esigenze di processo. Il design supporta la facile aggiunta o rimozione di piastre, consentendo agli operatori di espandere o ridurre la capacità di scambio termico in base alle necessità. Questa flessibilità rende gli scambiatori a piastre e a telaio una scelta popolare nei settori in cui i volumi di produzione possono variare. Shanghai Heat TransferScambiatore di calore a piastre saldate TPsi basa su questo concetto, offrendo una soluzione che unisce elevate prestazioni alla capacità di adattarsi alle esigenze future.

Adattabilità di fascio tubiero e a fascio tubiero

Gli scambiatori di calore a fascio tubiero sono noti per la loro adattabilità. Gli ingegneri possono modificare queste unità in diversi modi per soddisfare le esigenze di processo in continua evoluzione:

1. Regolare le configurazioni del tubo e del guscio peraumentare il coefficiente di scambio termico.

2. Allungare i tubi o aumentare il diametro del guscio per aumentare la superficie.

3. Utilizzare disposizioni controcorrente per aumentare l'efficacia.

La tabella seguente evidenzia i metodi di adattamento più comuni:

Gli scambiatori a fascio tubiero possonoadattarsi ai cambiamenti nelle condizioni di processo, rendendoli adatti a impianti con requisiti in continua evoluzione. Per chi cerca un mix di flessibilità e robustezza, lo scambiatore di calore a piastre saldate TP di Shanghai Heat Transfer si distingue come una scelta affidabile per le esigenze attuali e future.

Analisi dei costi

Investimento iniziale

L'investimento iniziale per uno scambiatore di calore dipende da diversi fattori. Le unità a fascio tubiero hanno spesso un prezzo iniziale inferiore, soprattutto per i modelli standard. La loro costruzione utilizza materiali comuni e metodi di produzione consolidati. Tuttavia, l'installazione può richiedere più spazio e strutture di supporto più pesanti, che possono aumentare il costo totale. I sistemi di scambiatori di calore a piastre, inclusi i modelli a piastre e telaio, hanno solitamente un prezzo di acquisto più elevato per unità di superficie. Il loro design compatto e il peso ridotto possono ridurre i costi di installazione.Scambiatore di calore a piastre saldate TPdi Shanghai Heat Transfer offre un equilibrio tra investimento iniziale e valore a lungo termine, combinando una struttura robusta con un efficiente trasferimento di calore.

Costi operativi

I costi operativi giocano un ruolo importante nel costo totale di un sistema di scambio termico. In un periodo di 10 anni, gli scambiatori di calore a piastre e telaio in genere comportanocosti operativi inferioririspetto ai sistemi a fascio tubiero. Questo vantaggio deriva da un'installazione più rapida, una manutenzione più semplice e una migliore efficienza energetica. I sistemi a fascio tubiero possono sembrare meno costosi a prima vista, ma la loro manutenzione e i requisiti di spazio possono comportare costi più elevati nel tempo. Il risparmio sui costi degli scambiatori di calore a piastre e telaio diventa evidente se si considerano i tempi di fermo ridotti e il minor consumo energetico. Lo scambiatore di calore a piastre saldate TP offre un valore aggiunto offrendo un efficiente trasferimento di calore e una pulizia semplificata, rendendolo una scelta intelligente per le strutture focalizzate sul risparmio a lungo termine.

Tabella riassuntiva delle principali differenze

Punti di riferimento rapidi

La scelta dello scambiatore di calore più adatto dipende da diversi fattori importanti. Le tabelle seguenti forniscono un chiaro confronto tra le principali tipologie utilizzate nelle applicazioni a vapore. Questi rapidi punti di riferimento aiutano gli utenti a identificare il design più adatto alle proprie esigenze.

Mancia:Quando si sceglie uno scambiatore di calore per il proprio impianto, è necessario considerare sia le prestazioni che la praticità.

Di seguito è riportato un riepilogo dei principalivantaggie svantaggi per ogni tipo:

• Gli scambiatori a piastre e a telaio offrono elevata efficienza e facile manutenzione.

• Le unità a fascio tubiero garantiscono durevolezza e adattabilità.

• Per applicazioni impegnative o con spazio limitato,Scambiatore di calore a piastre saldate TP di Shanghai Heat Transferoffre una combinazione unica di efficienza, resistenza e flessibilità.

Raccomandazioni per l'applicazione

Usi industriali del vapore

Gli impianti a vapore industriali richiedono un trasferimento di calore affidabile e una struttura robusta. Lo scambiatore di calore a fascio tubiero rimane uno standard in molti settori grazie alla sua adattabilità e robustezza.Le applicazioni comuni includono:

1. Produzione di energia: condensatori e scaldabagni.

2. Petrolio e gas: raffreddamento del petrolio greggio e lavorazione del gas.

3. Elaborazione chimica: distillazione, evaporazione e condensazione.

4. Lavorazione degli alimenti: riscaldamento e raffreddamento delicati, come la pastorizzazione del latte.

5. Recupero del calore di scarto: cattura dell'energia dei sottoprodotti.

6. Settore automobilistico e aerospaziale: sistemi di raffreddamento del motore e idraulici.

Per i processi che coinvolgono fluidi difficili o condizioni estreme, ilScambiatore di calore a piastre saldate TPShanghai Heat Transfer offre materiali resistenti alle alte temperature, alla pressione e alla corrosione. Questo li rende una scelta ideale per gli ambienti industriali più esigenti.

Usi commerciali e HVAC

Gli impianti commerciali e HVAC spesso richiedono soluzioni compatte ed efficienti.La tabella sottostante confrontatipi comuni di scambiatori di calore per queste impostazioni:

Negli edifici commerciali e HVAC, spesso si sceglie uno scambiatore di calore a piastre e telaio per la sua efficienza e facilità di manutenzione.

Installazioni con spazio limitato

I vincoli di spazio influenzano la scelta dello scambiatore di calore. Tra i fattori chiave rientrano l'applicazione, le specifiche operative, i materiali, l'accessibilità e il costo.La tabella sottostante delineacriteri importanti:

Uno scambiatore di calore a piastre è spessopreferito per temperature di avvicinamento più piccolee ingombri ridotti. Lo scambiatore di calore a piastre saldate TP offre una soluzione ibrida, che combina efficienza, durata e il supporto esperto di Shanghai Heat Transfer per applicazioni personalizzate.

La scelta dello scambiatore di calore più adatto dipende dalle esigenze del processo.La tabella seguente evidenzia i fattori chiave:

Shanghai Heat Transfer offre supporto specialistico e soluzioni avanzate per ogni applicazione.

Domande frequenti

Qual è il vantaggio principale di uno scambiatore di calore a piastre?

Gli scambiatori di calore a piastre offrono elevata efficienza in dimensioni compatte. Sono facili da pulire e installare. Molti settori industriali li utilizzano per il risparmio energetico.

In che modo lo scambiatore di calore a piastre saldate TP gestisce i fluidi difficili?

ILScambiatore di calore a piastre saldate TPdi SHPHE utilizza piastre ondulate saldate. Questo design resiste agli intasamenti e gestisce fluidi con particelle, fibre o elevata viscosità.

Posso utilizzare uno scambiatore di calore a fascio tubiero per applicazioni a vapore?

Sì. Gli scambiatori di calore a fascio tubiero funzionano bene con il vapore. Gestiscono alte pressioni e temperature. Molte centrali elettriche e fabbriche li utilizzano.
