Come assemblare uno scambiatore di calore di tipo piastra

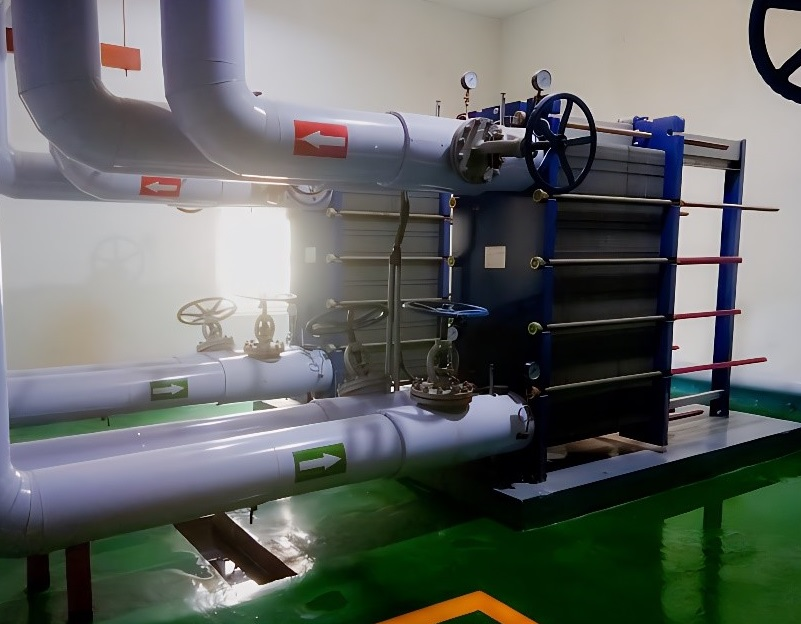

scambiatore di calore a piastra industriale L'obiettivo è un ' eccezionale efficienza termica e svolge un ruolo fondamentale in vari ambienti industriali, commerciali e residenziali. La loro struttura compatta nasconde un meccanismo complesso che consente un importante trasferimento di calore tra due fluidi. Tuttavia, per realizzare appieno questo potenziale e prevenire errori costosi, un accurato assemblaggio e un 'installazione accurata sono essenziali: questi sono passi vitali per ottenere prestazioni termiche ottimali, durata e sicurezza in funzione. Procedure inadeguate possono comportare una riduzione dell 'efficienza, guasti precoci dei componenti e perdite potenzialmente pericolose. Questa guida offre un esame completo delle migliori pratiche per l'assemblaggio e l'installazione diScambiatore di calore a piastraAssicurare che il sistema funzioni alla massima efficacia fin dall 'inizio.

Scambiatore di calore Plate Type Exchanger

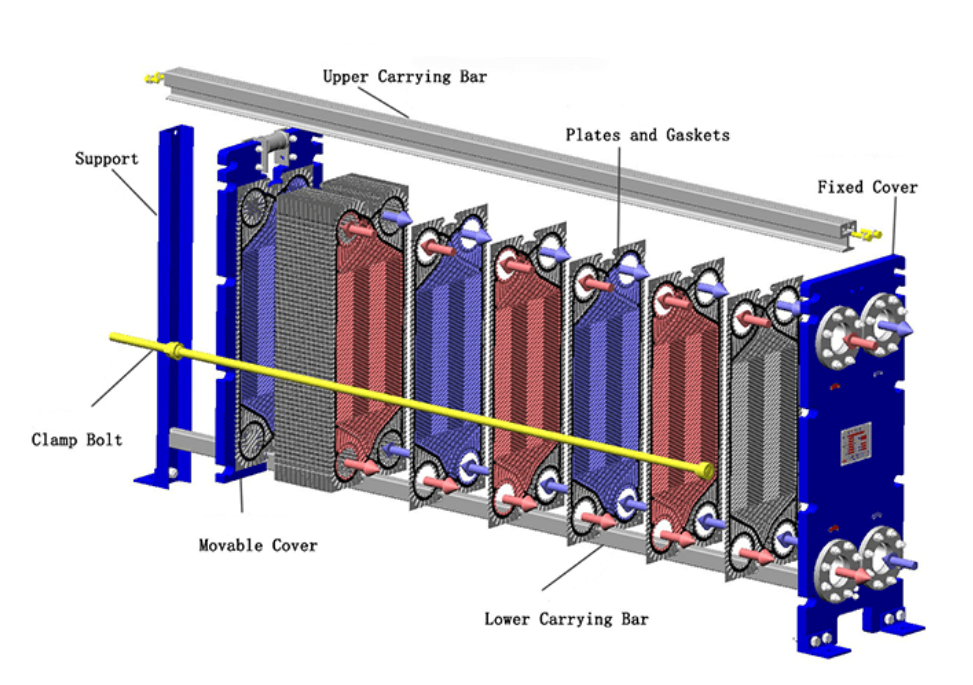

Prima di esplorare le procedure, è fondamentale avere una comprensione fondamentale dei componenti che compongono il PHE. Un tipico PHE guarniato contiene:

1. Frame Plate: L'estremità fissa dello scambiatore, che di solito contiene alcune delle porte di connessione del fluido. Fornisce l'ancora strutturale.

2. Piatto di pressione: La piastra di estremità mobile che comprime il pacchetto piastra contro la piastra telaio. Può anche contenere porte di collegamento.

3. Piastre per trasferimento di calore: Thin,Piastre di metallo corrugato (spesso in acciaio inossidabile, titanio o altre leghe) progettati con modelli specifici (come il modello a chevron comune) per massimizzare la turbolenza e l'area superficiale di trasferimento di calore. Questi sono il cuore del processo di scambio di calore.

4. Gaskett: Sigilli elastomerici montati in solchi sulle piastre. Servono un duplice scopo: sigillazione dei canali per evitare perdite esterne e dirigere il flusso dei due fluidi in canali alternati, impedendo la mescolazione interna. Guarnizioni di alta qualità sono cruciali; scopri le opzioni aScambiatore di calore Plate Heat Exchanger.

5. Carrying Bar: Una barra superiore che supporta il peso delle piastre e della piastra di pressione, garantendo l'allineamento.

6. Guida Bar: Una barra inferiore che mantiene l'allineamento verticale delle piastre e della piastra di pressione.

7. Strettere i bolti: I lunghi bulloni utilizzati per comprimere l'intero pacchetto di piastre tra la piastra del telaio e la piastra di pressione ad una dimensione specifica, garantendo una corretta tenuta.

8. Colonna di sostegno: Fornisce un supporto strutturale per le barre di trasporto e guida, soprattutto su unità più grandi.

Assemblaggio step-by - step

Assemblare AGettato PheNuovo o dopo manutenzione, richiede attenzione ai dettagli. Affrettare questa fase è una frequente causa di problemi futuri.

1. La preparazione è primaria:

Pulirezza: Assicurarsi che tutti i componenti, in particolare le piastre dello scambiatore di calore e i solchi delle guarnizioni, siano impeccabilmente puliti e privi di detriti, olio o vecchi residui di adesivo. Anche l'area di assemblaggio deve essere pulita.

Ispezione: Ispezionare attentamente ogni piastra per denti, deformazioni o danni al solco della guarnizione. Esaminare le guarnizioni per fissure, indurimento, gonfiore o perdita di elasticità. I componenti danneggiati vanno sostituiti.

Strumenti: Raccogliere gli strumenti necessari: chiave a torsione, chiavi / prese appropriate, nastro misuratore, martello morbido (opzionale), adesivo per guarnizioni (se applicabile), lubrificante per bulloni e attrezzature di protezione individuale (PPE) come guanti e occhiali di sicurezza. I bordi della piastra possono essere nitidi.

Documentazione: Disponibili il disegno di assemblaggio e le specifiche del produttore. Ciò include la dimensione cruciale di stretta del target.

2. Frame e setup iniziale:

Sicurezza prima di tutto: Prima di iniziare l'assemblaggio, assicurati di indossare un adeguato PPE, compresi guanti resistenti (i bordi della piastra possono essere affilati) e occhiali di sicurezza. Prestare attenzione ai pesi dei componenti durante la manipolazione.

Posizionare in modo sicuro la piastra del telaio:Assicurarsi che le barre di trasporto e guida siano correttamente collegate e allineate.

3. Disponibilità Plate Pack:

Orientazione: Questo è il passo più critico.Piatti corrugati Sono tipicamente progettati per essere appesi in modo alternato (rotati di 180 gradi rispetto alla piastra precedente). Ciò crea i canali di flusso. Prestare molta attenzione al modello del piatto (ad esempio, piastre high-theta vs. low-theta in caso di miscelazione) e garantire la sequenza corretta secondo il disegno di assemblaggio. Una disposizione errata porta a bypass, prestazioni ridotte o perdite interne.

Allineamento di Gasket: Assicurarsi che ogni guarnizione sia correttamente posizionata nel suo solco. Per le guarnizioni a clip-on o snap-on, verificare che tutti i punti di attaccamento siano coinvolti. Per le guarnizioni incollate, assicurare una corretta adesione senza che la colla in eccesso si schiacci sulla superficie di trasferimento di calore o ostacoli il percorso di flusso.

Piatti di carico: Appendere attentamente le piastre sulla barra di trasporto una per una, assicurando che scivolino senza problemi e si allineino correttamente in fondo tramite la barra guida. La prima piastra (piastra di partenza) va contro la piastra del telaio, seguita dalle piastre di flusso in sequenza alternativa, terminando con l'ultima piastra (piastra di fine) prima della piastra di pressione. Ispezionare visivamente il bordo del pacchetto di piastre mentre lo costruisci; un assemblaggio corretto spesso mostra un caratteristico modello di "novo d' miele" dovuto alle ondulazioni alternate.

4. Differenze di installazione di gasket:

Clip-On / Snap-On: Sono generalmente più facili da installare. Allineare ilGasket in scambiatore di calore a piastra correttamente e premere saldamente nel solco, assicurando che tutte le clip o le schede si impegnino in modo sicuro.

Glued Gaskets: Applicare un perline sottile e uniforme dell 'adesivo raccomandato dal produttore nella solcolata della guarnizione pulita. Evitare l'eccessiva colla. Posizionare attentamente la guarnizione, assicurandosi che si trovi piatto senza allungarsi. Permettere un tempo di cura adeguato come specificato dal produttore dell 'adesivo, potenzialmente sotto compressione leggera (ad esempio, impilare piatti con una tavola e il peso in cima).

5. Compressione e strettazione:

Posizione Pressure Plate: Scorrere la piastra di pressione lungo le barre finché non contatta il pacchetto di piastre.

Installare i bulloni di serramento: Inserire i bulloni di serramento lubrificati. Inizia a infilare le noci a mano.

Stretching sistematico: Questo deve essere fatto in modo uniforme per evitare di danneggiare le piastre o distorcere la piastra di pressione. Stringere i bulloni in modo incrementale in diagonale o a "stella" (ad esempio, Top-left, bottom-right, top-right, bottom-left (in basso a sinistra). Utilizzare una chiave a torsione o serrare misurando la distanza tra le superfici interne della piastra del telaio e della piastra di pressione.

Misurare il gap: Continuare a stringere i bulloni uniformemente in diagonale (stella) fino a quando il divario tra la piastra del telaio fisso e la piastra di pressione mobile corrisponde al valore specificato dal costruttore (ad esempio, x mm ± y mm). Misurare questo gap in più punti intorno al telaio, in particolare vicino a ciascun bullone, per garantire che le piastre rimangano parallele e compresse uniformemente. Utilizzare uno strumento di misura calibrato, come un misuratore o una regola, per accuratezza. Crucialmente, non sovraccaricare. Il superamento della compressione massima può deformare le piastre, schiacciare le guarnizioni e, paradossalmente, causare perdite. Invece, la sottosservazione porterà a perdite immediate.

6. Controlli di assemblea finale:

Verificare che il divario tra la piastra del telaio fisso e la piastra di pressione mobile sia corretto e uniforme.

Ispezionare visivamente i bordi del pacchetto di piastre nuovamente per un corretto allineamento.

Controllare che tutti i bulloni siano correttamente fissati.

Come installare uno scambiatore di calore a piastre

Una volta riuniti, laIl PHErichiede una corretta installazione all 'interno del sistema più ampio.

1. Preparazione del sito:

Fondazione: Assicurare una fondazione solida e nivelata in grado di sostenere il peso riempito dello scambiatore.

Clearing: Fornire uno spazio adeguato intorno all 'unità per l'operazione, l'ispezione e la manutenzione futura (come rimozione o pulizia delle piastre). Una regola generale è quella di consentire spazio libero equivalente alla lunghezza dell 'unità per la rimozione dei bulloni e l'accesso al pacchetto di piastre.

ambiente: Proteggere l'unità da danni fisici, vibrazioni eccessive e atmosfere corrosive, se possibile. Considera di utilizzare un vassoio per gocciolare sottostante, specialmente per applicazioni critiche o dove le perdite danneggiare le attrezzature circostanti.

2. Sollevamento e posizionamento:

· Utilizzare attrezzature di sollevamento adeguate (cinture, sollevatori) e seguire le linee guida del produttore per i punti di sollevamento (spesso designati sul telaio o utilizzando bulloni specifici). Non sollevare mai le connessioni.

· Abbassare con attenzione l'unità sulla sua fondazione, assicurandosi che rimanga a livello. Assicurare se richiesto dal design.

3. Connessioni di piping:

· Alligamento: Assicurarsi che le tubature di collegamento si allineino perfettamente con gli ugelli PHE. Evitare di forzare i tubi in allineamento, in quanto questo impone stress sul telaio dello scambiatore e sui collegamenti, portando a potenziali perdite o danni. Utilizzare giunzioni di espansione o connettori flessibili dove necessario per ospitare l'espansione termica e le vibrazioni.

· Tipi di collegamento:

··Flanged: Utilizzare guarnizioni appropriate (spesso fornite dal rivestimento PHE stesso se rivestito in gomma, altrimenti utilizzare guarnizioni a flange separate compatibili con il fluido). Strimere i bulloni della flange uniformemente in un modello incrociato. Non stringere eccessivamente, specialmente sui collegamenti della piastra del telaio a tappetino.

··Threadato: Utilizzare un sigillante o nastro appropriato. Utilizzare due chiavi, una per tenere saldamente il collegamento PHE e una per stringere l'accoppiamento, per evitare di trasmettere la coppia al collegamento PHE stesso, che potrebbe danneggiare le tenute interne.

· Direzione di flusso: Collegare tubature in base alla configurazione di flusso specificata (ad esempio, il flusso contro-corrente è più comune per un 'efficienza ottimale). Le porte di ingresso e di uscita sono solitamente chiaramente contrassegnate.

· Supporto: Sostenere in modo indipendente tutte le tubature di collegamento per evitare che il suo peso si appoggi sull ' scambiatore di calore.

4. Attrezzature ausiliarie:

· Installare valvole di isolamento su tutte le porte di ingresso e di uscita per la manutenzione.

· Prendere in l'installazione di filtri a monte delle entrate di PHE per proteggere i canali della piastra stretta dall 'incrustazione di particelle.

· Manometri e sensori di temperatura alle prese e uscite sono essenziali per il monitoraggio delle prestazioni.

· Installare venti d'aria in punti alti per facilitare la pulizia dell 'aria durante l'avvio.

· Assicurarsi che le valvole di sicurezza siano correttamente installate se le pressioni del sistema possono superare i limiti di progettazione del PHE.

5. Test di perdite (test idrostatico):

Prima di introdurre i fluidi di processo, eseguire un test idrostatico. Lentamente riempire un lato dello scambiatore con acqua, sfogliando l'aria. Aumentare gradualmente la pressione fino alla pressione di prova specificata (in genere da 1,3 a 1,5 volte la pressione massima di esercizio, ma sempre consultare le specifiche del produttore). Tenere la pressione per un periodo determinato (ad esempio, 30 minuti) e ispezionare accuratamente eventuali perdite esterne da guarnizioni, connessioni o telaio. Depressione, drenaggio e ripetere il processo per l'altro lato. Risolvere eventuali perdite trovate (spesso richiedendo un leggero, persino un serramento entro la tolleranza, o potenzialmente riguarnizione / riassemblaggio se i problemi persistono).

6. Isolamento (se richiesto):

Se l'applicazione comporta notevoli differenze di temperatura e è necessario risparmiare energia o proteggere il personale, isolare il telaio PHE e, eventualmente, i collegamenti. Assicurarsi che l'isolamento non copra i buchi di pianto o impedisca l'accesso per l'ispezione.

Risoluzione dei problemi durante l'installazione del tuoPlate Type Scambiatore di calore

· Leak esterno:Spesso a causa di guarnizioni danneggiate / disallineate o serramento irregolare. Controllare nuovamente il parallelismo; stringere leggermente, se entro la tolleranza. Se persistente, è necessario smontare e ispezione.

Contaminazione incrociata (Cross-contamination): Di solito causata da una piastra perforata (corrosione, erosione, shock di pressione) o da una guarnizione gravemente fallita. Richiede smontamento, ispezione delle piastre (se necessario test di penetrazione del colorante) e sostituzione dei componenti danneggiati.

· Riduzione delle prestazioni termiche / caduta di alta pressione: Spesso causato da incrustazioni (scalciamento, sedimento, crescita biologica), assemblaggio delle piastre non corretto (bypassing) o condizioni operative che deviano significativamente dal design (ad esempio, bassi tassi di flusso che causano maldistribuzione). La pulizia (CIP o manuale) è spesso necessaria. Verificare i parametri di assemblaggio e di funzionamento.

· Fallimento del gasket: Può risultare da incompatibilità chimica, temperatura eccessiva, sovracompressione o semplice invecchiamento. Assicurare la corretta selezione del materiale della guarnizione e rispettare le specifiche di serramento. La regolare ispezione durante la manutenzione è fondamentale.

Il dettaglio è la chiave per la durabilità

L'assemblaggio e l'installazione di uno scambiatore di calore a piastre non sono solo compiti meccanici; sono procedure ingegneristiche cruciali che influenzano direttamente l'efficienza, l'affidabilità e la sicurezza del sistema. Seguendo questi passaggi dettagliati e comprendendo i potenziali ostacoli, è possibile garantire che il vostro scambiatore di calore a piastre fornisca le alte prestazioni e la lunga durata per cui è stato progettato.
