Selezione del sistema di preriscaldamento dell'aria più adatto alla tua applicazione industriale

La scelta del giusto sistema di preriscaldamento dell'aria determina il successo di qualsiasi processo industriale. Ogni impianto industriale deve affrontare esigenze specifiche, rendendo essenziale adattare le caratteristiche del sistema di preriscaldamento dell'aria ai requisiti specifici del processo. Il preriscaldatore corretto non solo recupera il calore dai gas di scarico, ma aumenta anche l'efficienza e la sostenibilità dell'impianto riducendo il consumo di carburante e le emissioni. Soluzioni avanzate come il preriscaldatore d'aria a piastre di SHPHE offrono elevata efficienza, resistenza alla corrosione e design modulare, aiutando le aziende a ridurre i costi energetici e a migliorare le prestazioni ambientali.

Nozioni di base sul sistema di preriscaldamento dell'aria

Che cos'è un sistema di preriscaldamento dell'aria

UNsistema di preriscaldamento dell'ariaSvolge un ruolo fondamentale in molti contesti industriali. Questo sistema recupera il calore dai gas di scarico e lo utilizza per riscaldare l'aria in ingresso prima che entri in un riscaldatore o in una camera di combustione. I componenti principali includono spesso tubi, rotori con lamiere di trasferimento del calore, contenitori per la fuliggine, deflettori, involucri, guarnizioni e meccanismi di azionamento.

• I preriscaldatori d'aria tubolari utilizzano tubi in acciaio a parete sottile. I gas di combustione caldi attraversano questi tubi, trasferendo calore all'aria che li attraversa.

• I riscaldatori d'aria rotanti sono dotati di un rotore cilindrico riempito con piastre di trasferimento del calore. Girando, il rotore assorbe il calore dai gas di scarico e lo rilascia all'aria in ingresso.

• Entrambi i tipi utilizzano involucri e guarnizioni per impedire perdite d'aria e mantenere l'efficienza.

I sistemi di preriscaldamento dell'aria trovano impiego in un'ampia gamma di applicazioni industriali. Impianti come centrali elettriche, raffinerie e stabilimenti di produzione utilizzano questi sistemi per recuperare energia dai processi di riscaldamento ad alta temperatura. Tra gli usi più comuni rientrano caldaie, forni, forni fusori e forni industriali. Preriscaldando l'aria, questi sistemi contribuiscono a ridurre il consumo di carburante e le emissioni, rendendoli essenziali per la gestione energetica e la tutela ambientale.

Perché la selezione è importante

La scelta del giusto sistema di preriscaldamento dell'aria influisce direttamente sull'efficienza e sulla sicurezza delle operazioni di riscaldamento industriale. Il preriscaldatore dell'aria deve soddisfare le esigenze specifiche del riscaldatore o del processo. Se correttamente selezionati, i riscaldatori d'aria offrono diversi vantaggi chiave:

1. Preriscaldano l'aria di combustione recuperando il calore di scarto, aumentando così l'efficienza termica.

2. Favoriscono una combustione rapida ed efficiente nelle stufe e nelle caldaie.

3. Estraggono il calore residuo dai gas di scarico, riducendo la perdita di calore.

4. Promuovono l'uso di carburanti di qualità inferiore e contribuiscono a ottenere emissioni più pulite.

5. Migliorano l'efficienza dei costi del carburante e le prestazioni complessive aumentando la temperatura dell'aria in ingresso.

La scelta di un preriscaldatore inadatto può causare problemi. Possono verificarsi rapporti aria-carburante errati, con conseguente eccesso o carenza di ossigeno. L'eccesso di ossigeno riduce l'efficienza termica, mentre una quantità insufficiente di ossigeno causa una combustione incompleta e maggiori emissioni. Una scelta inadeguata può anche portare a guasti prematuri di componenti critici, maggiori costi di manutenzione e rischi per la sicurezza.

Mancia:Valutare regolarmente il processo di preriscaldamento e adattare il sistema di preriscaldamento dell'aria alle mutevoli condizioni operative. Questa pratica aiuta a mantenere un consumo energetico ottimale e prolunga la durata delle apparecchiature.

Tipi di preriscaldatore dell'aria

Gli impianti industriali si basano su diversi tipi principali disistemi di preriscaldamento dell'ariaper ottimizzare le prestazioni del riscaldatore e il recupero energetico. Ogni modello di preriscaldatore d'aria offre vantaggi unici per specifiche applicazioni di riscaldamento.

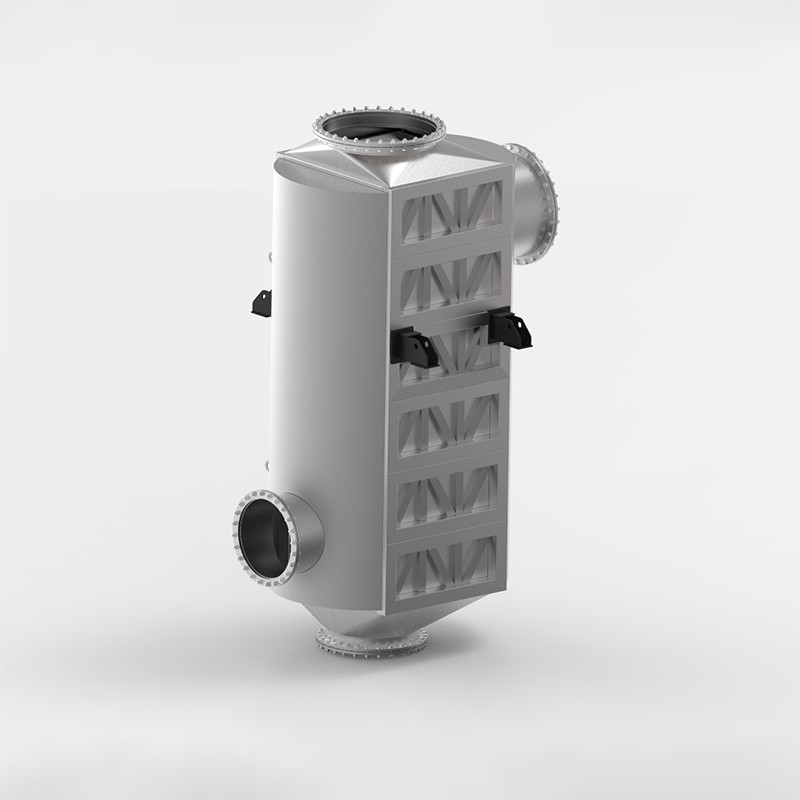

Preriscaldatore d'aria a piastra

Preriscaldatori d'aria a piastreUtilizzano piastre metalliche ondulate per creare canali alternati per i gas di scarico caldi e l'aria in ingresso. Questo design massimizza l'efficienza di trasferimento del calore e supporta un riscaldamento ad alta efficienza nei sistemi di riscaldamento a combustione. Il preriscaldatore d'aria a piastre di SHPHE si distingue per la sua struttura modulare, che consente una facile manutenzione e un'installazione flessibile. Il sistema utilizza acciaio inossidabile resistente alla corrosione, garantendo la durata in ambienti di riscaldamento difficili. Gli operatori possono sostituire o riconfigurare i singoli moduli a piastre senza dover spegnere l'intero preriscaldatore d'aria. La struttura compatta e leggera offre un'ampia superficie di scambio termico, riducendo l'ingombro nelle applicazioni di riscaldamento a combustione. I preriscaldatori d'aria a piastre raggiungono un'elevata efficienza di trasferimento del calore, spesso da 1 a 3 volte superiore rispetto ai tradizionali riscaldatori d'aria tubolari. Settori come quello petrolifero e del gas, metallurgico e chimico utilizzano questi riscaldatori d'aria per recuperare il calore di scarto, ridurre le emissioni e migliorare l'efficienza del riscaldamento a combustione.

Nota:I preriscaldatori d'aria a piastre offrono una maggiore durata e minori costi di manutenzione grazie alle superfici lisce e alle facili funzioni di pulizia.

Preriscaldatore d'aria tubolare

I preriscaldatori d'aria tubolari sono costituiti da fasci di tubi rettilinei posizionati in prossimità dell'uscita dei fumi di un riscaldatore a combustione. I gas caldi attraversano i tubi, trasferendo calore all'aria che li attraversa. Questi riscaldatori d'aria sono comuni nelle applicazioni di generazione di energia, chimiche e di raffinazione. I preriscaldatori d'aria tubolari gestiscono bene i gas inquinati e forniscono un riscaldamento affidabile per i sistemi di riscaldamento a combustione. Il loro design aperto consente un migliore controllo dei fumi e supporta una combustione efficiente nelle caldaie a vapore e nelle turbine. Tuttavia, i riscaldatori d'aria tubolari richiedono più spazio e una pulizia regolare dei tubi per mantenerne l'efficienza.

Preriscaldatore d'aria rotante

I preriscaldatori d'aria rotativi sono dotati di una matrice rotante che assorbe il calore dai gas di scarico e lo trasferisce all'aria in ingresso. Questa progettazione migliora l'efficienza del riscaldatore a combustione e riduce il consumo di carburante nelle applicazioni di riscaldamento su larga scala. I riscaldatori d'aria rotativi sono ampiamente utilizzati nelle centrali elettriche, nel settore petrolifero e del gas e nel settore marittimo. Materiali e sistemi di controllo avanzati migliorano la durata e consentono una regolazione precisa dei processi di riscaldamento. I preriscaldatori d'aria rotativi contribuiscono al raggiungimento degli obiettivi di riduzione delle emissioni e di risparmio energetico nelle operazioni di riscaldamento a combustione.

Confronto di sistema

Ogni tipologia di preriscaldatore d'aria soddisfa specifiche esigenze di riscaldamento. I riscaldatori d'aria a piastre eccellono in termini di efficienza e manutenzione, i riscaldatori d'aria tubolari sono adatti ad ambienti con gas inquinati e i riscaldatori d'aria rotativi offrono un controllo avanzato per applicazioni di riscaldamento su larga scala.

Criteri di selezione

Esigenze di prestazione

Ogni impianto industriale deve valutare i propri requisiti di processo prima di selezionare un preriscaldatore d'aria. Le prestazioni dei riscaldatori d'aria influiscono direttamente sul funzionamento del riscaldatore e sulla gestione energetica complessiva. I parametri chiave includono la variazione del carico ausiliario, il consumo di combustibile, le emissioni e la generazione di vapore. Gli operatori devono monitorare l'impatto delle perdite del preriscaldatore d'aria sui carichi dei ventilatori e sul consumo energetico. Un aumento delle perdite può aumentare il consumo di combustibile, con conseguente aumento delle emissioni e un utilizzo più frequente di materiali di consumo per il controllo delle emissioni. Una ridotta produzione di vapore può influire sia sulla generazione di energia che sulla preziosa esportazione di vapore in alcune applicazioni.

Gli impianti dovrebbero inoltre considerare l'efficienza, l'adattabilità alle condizioni ambientali e la resistenza alla corrosione. I preriscaldatori d'aria ad alta efficienza trasferiscono il calore in modo più efficace, aumentando il risparmio energetico e favorendo un riscaldamento stabile. Materiali come l'acciaio inossidabile offrono resistenza alla corrosione e all'usura, garantendo prestazioni affidabili in ambienti difficili. I sistemi di controllo automatico possono regolare il preriscaldamento in base alle effettive esigenze, migliorando flessibilità ed efficienza. La scelta del tipo corretto di preriscaldatore d'aria, che sia a piastra, tubolare o rotativo, garantisce la compatibilità con specifiche applicazioni e condizioni di processo.

Fonte di energia

La scelta della fonte energetica influenza la scelta di un preriscaldatore. Gli impianti che utilizzano gas naturale, gasolio o combustibili alternativi devono adattare il preriscaldatore d'aria alle caratteristiche di combustione del riscaldatore utilizzato. Il preriscaldamento dell'aria riduce il consumo di combustibile migliorando l'efficienza di combustione, con conseguente riduzione dei costi operativi e delle emissioni. Nelle industrie ad alta intensità energetica, massimizzare il recupero di calore dai gas di scarico diventa essenziale per la sostenibilità delle operazioni. Il preriscaldatore d'aria deve adattarsi a temperature e livelli di umidità variabili, garantendo prestazioni costanti in diverse applicazioni di riscaldamento.

Spazio e installazione

I vincoli di spazio e i requisiti di installazione giocano un ruolo significativo nella scelta del preriscaldatore d'aria. I modelli compatti, come i riscaldatori d'aria a piastre, offrono grandisuperfici di scambio termicoriducendo al minimo l'ingombro. Le strutture con spazio limitato traggono vantaggio dai sistemi modulari che consentono un'installazione flessibile e una facile manutenzione. È necessario considerare la complessità dell'installazione, il peso delle apparecchiature e l'integrazione con i sistemi di riscaldamento a combustione esistenti. Le unità preassemblate e testate in fabbrica semplificano l'installazione e garantiscono un'integrazione sicura con l'infrastruttura esistente.

I preriscaldatori d'aria modulari consentono agli operatori di sostituire o riconfigurare singoli moduli senza dover spegnere l'intero sistema, riducendo i tempi di fermo e i costi di manutenzione.

Fattori di costo

Il costo rimane un fattore critico nella scelta di un preriscaldatore d'aria. Gli impianti devono considerare sia l'investimento iniziale che le spese operative a lungo termine. Le principali categorie di costo includono l'acquisto delle apparecchiature, l'installazione, la messa in servizio, la formazione degli operatori, la progettazione personalizzata, la conformità alle emissioni e i costi correnti di carburante e operativi.

Gli impianti dovrebbero bilanciare i costi iniziali con i risparmi a lungo termine derivanti dalla riduzione del consumo di carburante e dal miglioramento dell'efficienza energetica. La progettazione personalizzata e la conformità alle normative sulle emissioni possono aumentare i costi, ma questi investimenti spesso portano a una maggiore affidabilità e all'approvazione delle normative.

Sicurezza e conformità

La sicurezza e la conformità alle normative sono essenziali in qualsiasi progetto di riscaldamento industriale. I preriscaldatori d'aria devono essere conformi a certificazioni come FM Global, CSA, EN, CGA, ATEX o TSSA. Le apparecchiature devono includere controllori logici programmabili per la gestione automatizzata, il monitoraggio remoto e arresti multipli a prova di guasto. La conformità alle normative OSHA garantisce un'adeguata ventilazione, il controllo del rumore e la protezione contro la sovrapressione. Gli stabilimenti devono formare i dipendenti sul funzionamento sicuro, sull'uso dei dispositivi di protezione individuale e sulle procedure di arresto di emergenza. L'installazione di dispositivi di sicurezza come valvole di sicurezza e sistemi di monitoraggio della qualità dell'aria protegge sia il personale che le apparecchiature.

I siti industriali devono inoltre rispettare le normative sulle emissioni dell'EPA statunitense ai sensi del Clean Air Act. Le recenti tendenze incoraggiano l'adozione di tecnologie più pulite ed efficienti dal punto di vista energetico, rendendo i riscaldatori d'aria avanzati la scelta preferita per le moderne applicazioni di riscaldamento a combustione.

Manutenzione

L'affidabilità a lungo termine dipende da efficaci pratiche di manutenzione. Gli impianti dovrebbero programmare una pulizia regolare dello scambiatore di calore per prevenire incrostazioni e mantenere l'efficienza del trasferimento di calore. L'applicazione di misure di protezione dalla corrosione contribuisce a salvaguardare il preriscaldatore d'aria da eventuali danni. L'ottimizzazione del flusso d'aria attraverso lo scambiatore di calore massimizza le prestazioni del sistema. Gli operatori dovrebbero monitorare le prestazioni del preriscaldatore d'aria per rilevare tempestivamente i problemi e identificare opportunità di miglioramento.

Fasi di selezione

Valutare i requisiti

Selezionare il giustopreriscaldatore d'ariaLa valutazione inizia con una valutazione approfondita dei requisiti di processo. I facility manager devono comprendere le esigenze specifiche dei loro sistemi industriali. I seguenti passaggi aiutano a guidare questa valutazione:

1. Identificare la quantità di aria esterna richiesta dalle unità di trattamento aria (UTA) in base all'uso e all'occupazione dell'edificio.

2. Assicurarsi che le serpentine di riscaldamento siano in grado di gestire un'ampia gamma di quantità di aria esterna, dalla richiesta minima alla massima quantità di aria esterna.

3. Valutare la velocità dell'acqua nella serpentina di riscaldamento per prevenire problemi di flusso basso, come flusso laminare, incrostazioni, congelamento e riscaldamento non uniforme.

4. Considerare la caduta di pressione lato aria causata dalla serpentina di riscaldamento e verificare se la ventola di mandata può adattarsi a questa variazione.

5. Valutare il sistema di tubazioni dell'acqua calda per determinare le portate massime consentite e il delta-T del sistema, che incide sul dimensionamento della caldaia.

6. Dimensionare l'impianto della caldaia sostitutiva dopo aver valutato le serpentine e le tubazioni, quindi stabilire i parametri generali del sistema.

7. Tenere conto degli ostacoli pratici, tra cui l'ingombro delle apparecchiature, il fabbisogno di energia elettrica e la logistica di arresto.

Confronta le opzioni

Dopo aver valutato i requisiti, le strutture devono confrontare le opzioni di preriscaldamento dell'aria disponibili. Un approccio strutturato aiuta i decisori a valutare l'idoneità di ciascun sistema. Il framework 4E fornisce un confronto completo:

1. Analisi energetica: misurare l'efficienza termica per determinare quanto bene il sistema utilizza l'energia disponibile.

2. Analisi exergia: valutare l'efficienza della seconda legge per comprendere la qualità dell'uso dell'energia e il potenziale di lavoro utile.

3. Criteri ambientali: esaminare le emissioni di gas serra e prendere in considerazione sanzioni o tasse correlate all'impatto ambientale.

4. Analisi economica: analizzare i costi di capitale e operativi, i periodi di ammortamento, il valore attuale netto e la sensibilità ai tassi di interesse.

Le strutture dovrebbero scegliere un preriscaldatore d'aria che eccella in termini di efficienza energetica, riduca al minimo le emissioni e offra una solida giustificazione economica.

Consultare gli esperti

La consulenza di esperti in preriscaldatori d'aria offre preziosi vantaggi al processo di selezione. Gli specialisti forniscono soluzioni su misura che soddisfano i requisiti operativi specifici di ogni struttura. Il loro supporto ingegneristico copre l'installazione, la manutenzione e l'ottimizzazione, garantendo una perfetta integrazione con l'infrastruttura esistente. Gli esperti consigliano tecnologie sostenibili ed efficienti dal punto di vista energetico che contribuiscono a ridurre l'impatto ambientale. Guidano le strutture verso la tipologia e la progettazione più idonee per il preriscaldatore d'aria, garantendo prestazioni e affidabilità ottimali.

• Soluzioni personalizzate per specifiche esigenze industriali

• Supporto ingegneristico per l'installazione e la manutenzione

• Accesso a sistemi di controllo avanzati e design modulari

• Risparmio sui costi grazie al miglioramento dell'efficienza energetica

• Esperienza comprovata per miglioramenti operativi e ambientali

Analizzare i costi

Un'analisi completa dei costi è essenziale prima di finalizzare la scelta di un preriscaldatore d'aria. Gli impianti devono considerare il costo totale di proprietà (TCO), che include tutte le spese del ciclo di vita:

• I costi di installazione coprono l'acquisto delle apparecchiature, l'integrazione e i sistemi ausiliari.

• I costi operativi includono il consumo di carburante o energia, il trattamento dell'acqua e dei prodotti chimici e la manodopera.

• I costi di manutenzione comprendono interventi di routine, ispezioni e riparazioni, che migliorano la longevità del sistema.

• I controlli sulle emissioni e la conformità comportano spese iniziali e continue, come il monitoraggio e le tasse sul carbonio.

• La stesura del budget dovrebbe tenere conto delle contingenze e dell'integrazione dei sistemi ausiliari per evitare costi imprevisti.

• I costi operativi a lungo termine superano spesso l'investimento di capitale iniziale, e il carburante rappresenta la parte più consistente.

Una manutenzione adeguata e un funzionamento disciplinato riducono i costi totali del ciclo di vita prevenendo guasti e inefficienze. Gli impianti che investono in sistemi di preriscaldamento dell'aria affidabili beneficiano di minori spese di carburante e di un minor numero di fermi macchina imprevisti.

Pianificare il futuro

La pianificazione delle esigenze future garantisce che il sistema di preriscaldamento dell'aria rimanga efficace anche in base all'evoluzione dei requisiti dell'impianto. I responsabili dovrebbero considerare potenziali cambiamenti nei volumi di produzione, nei tipi di combustibile e negli standard normativi. I progetti modulari, come quelli offerti da SHPHE, consentono una facile espansione o riconfigurazione. Gli impianti dovrebbero inoltre predisporsi per gli aggiornamenti dei sistemi di controllo e l'integrazione con nuove tecnologie.

Casi di studio

Applicazioni industriali

Gli impianti industriali hanno adottato sistemi di preriscaldamento dell'aria per migliorare l'efficienza energetica e ridurre le emissioni nelle operazioni di riscaldamento a combustione. Nella produzione di acciaio, un'importante azienda del Michigan ha installato un sistema di recupero del calore di scarto sui forni di riscaldo dell'acciaio. Questo sistema preriscalda l'aria in ingresso, con un conseguente risparmio annuo di 3,8 milioni di dollari sui costi energetici e una riduzione di 32.000 tonnellate di CO2 all'anno. I cementifici in Texas utilizzano sistemi a ciclo Rankine organico per convertire il calore di scarto del raffreddamento del clinker in elettricità, generando 1,5 MW di energia e risparmiando 1 milione di dollari all'anno. Le fabbriche tessili, come Arvind Limited in India, utilizzanoscambiatori di calore a piastreper recuperare il calore dalle acque reflue calde durante la lavorazione del denim. Queste applicazioni comportano un notevole risparmio energetico e una riduzione delle emissioni di gas serra.

I preriscaldatori orizzontali a siviera sono diventati comuni nelle fonderie di acciaio e alluminio. Garantiscono un riscaldamento uniforme, proteggono i rivestimenti refrattari e migliorano la sicurezza durante la movimentazione del metallo fuso. Gli impianti di lavorazione alimentare, come Smithfield Foods negli Stati Uniti, recuperano il calore dai compressori frigoriferi per preriscaldare l'acqua per la sanificazione. Questo approccio consente di risparmiare oltre 100.000 MMBtu di energia all'anno e riduce il consumo di gas naturale. I siti industriali nei settori della raffinazione e della petrolchimica utilizzano preriscaldatori d'aria a piastre per ottimizzare le prestazioni dei riscaldatori a combustione nei forni di raffineria e nei forni petrolchimici. Anche le caldaie elettriche traggono vantaggio da questi sistemi, che migliorano il recupero di calore e supportano operazioni sostenibili.

La scelta di un sistema di preriscaldamento dell'aria efficiente prevede diversi passaggi chiave. Gli impianti devono definire l'applicazione, determinare la temperatura e la portata dell'aria richieste, calcolare la capacità di riscaldamento, considerare la temperatura massima di esercizio e scegliere una fonte energetica compatibile.Preriscaldatore d'aria a piastraOffre elevata efficienza termica, design compatto e facile manutenzione. I materiali avanzati e le funzioni di monitoraggio intelligenti supportano operazioni affidabili e sostenibili. Le strutture ricettive dovrebbero consultare esperti per consigli personalizzati e valutare una valutazione del sito per garantire la soluzione più adatta alle proprie esigenze.

Domande frequenti

Qual è il vantaggio principale dell'utilizzo di un preriscaldatore d'aria a piastre?

I preriscaldatori d'aria a piastre offrono un'elevata efficienza termica. Recuperano più calore di scarto dai gas di scarico rispetto ai modelli tradizionali. Questo processo riduce il consumo di combustibile e le emissioni. Molti settori industriali scelgono i preriscaldatori d'aria a piastre per le loro dimensioni compatte e la facilità di manutenzione.

In che modo il preriscaldatore d'aria a piastre SPHE aiuta nella manutenzione?

Il preriscaldatore d'aria a piastre di SHPHE utilizza un design modulare. Gli operatori possono sostituire o pulire i singoli moduli delle piastre senza arrestare l'intero sistema. Questa caratteristica riduce i tempi di fermo e mantiene bassi i costi di manutenzione.

In quali settori vengono utilizzati più spesso i preriscaldatori d'aria a piastre?

I preriscaldatori d'aria a piastre compaiono nei settori del petrolio e del gas, della metallurgia,lavorazione chimicae controllo ambientale. Questi settori necessitano di un recupero di calore affidabile e di risparmi energetici. I preriscaldatori d'aria a piastre li aiutano a soddisfare rigorosi standard di efficienza ed emissioni.
