Processo di pulizia step-by - step per gli scambiatori di calore a piastre

Scambiatore di calore PlateI PHE sono componenti vitali in vari processi industriali, facilitando un efficiente trasferimento di calore tra fluidi. Nel corso del tempo, questi sistemi possono accumulare incrustazioni, come la calciatura minerale, la crescita biologica e le particolazioni, che comprometteranno le prestazioni. La pulizia regolare è essenziale per mantenere una funzionalità ottimale e prolungare la durata della macchina.

Per una guida visiva su come pulire Placa di scambio di calore per la manutenzione degli scambiatori di calore a piastre, considerare di guardare il seguente video:

Pulizia meccanica

La pulizia meccanica comporta la rimozione fisica dei depositi dalPiatto ondulatoS dello scambio di calore. Questo metodo è particolarmente efficace per affrontare le macchie testarde che resistono al trattamento chimico.

Procedura:

1. Aprire l'unità di pulizia e rimuovere attentamente le piastre ondulate.

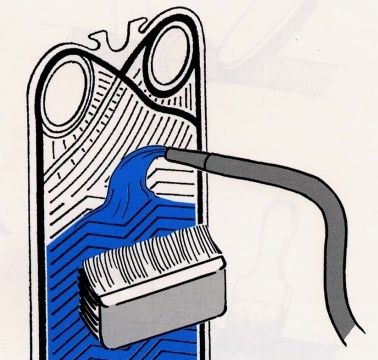

2. Utilizzare un pennello a svelte morbide per sfogliare delicatamente le piastre, evitando materiali abrasivi che danneggiare la superficie.

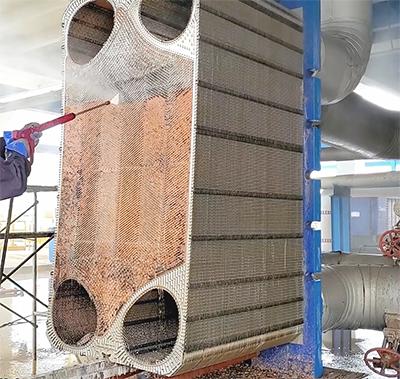

3. Pulire le piastre con una pistola ad acqua ad alta pressione, assicurandosi che la pressione non superi gli 8 MPa.

4. Mantenere una distanza minima di 200 mm tra l'ugello e la superficie della piastra per evitare la deformazione.

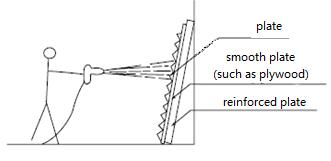

5. Sostenere il retro della piastra con una piastra rigida o rinforzata durante la pulizia ad alta pressione per evitare pieghe.

Precauzione:

EPDM èPHE Gaskett Non devono essere messi a contatto con solventi aromatici per più di 30 minuti.

Evitare il contatto diretto tra la parte posteriore del piatto e il suolo durante la pulizia.

Dopo la pulizia, ispezionare accuratamente le piastre e le guarnizioni per assicurarsi che non rimangano residui, come particelle solide o fibre.

Sostituire le guarnizioni spogliate o danneggiate.

Non utilizzare spazzoli in metallo, in quanto possono graffiare le piastre e le guarnizioni.

Assicurare una corretta raccolta delle acque reflue per prevenire la contaminazione del sito e di altre attrezzature.

Pulizia Chimica

La pulizia chimica consiste nella circolazione di una soluzione di pulizia attraverso ilGasket tipo scambiatore di calore dissolvere e rimuovere i depositi. Questo metodo è efficace per eliminare le scale minerali e le macchie organiche senza smontare l'unità.

Processo:

1. Preparare una soluzione di pulizia con una concentrazione di massa ≤ 4% per un agente alcalino o acido, a seconda della natura dell 'incrustazione.

2. Riscaldare la soluzione di pulizia a una temperatura compresa tra 40 e 60 ° C.

3. Collegare l'attrezzatura a un veicolo per la pulizia meccanica, assicurandosi che un tubo sia installato nelle tubature di ingresso e di uscita dei media.

4. Pompare la soluzione di pulizia nell 'apparecchiatura nella direzione opposta al solito flusso del prodotto.

5. Fare circolare la soluzione di pulizia per 10 - 15 minuti a una velocità di flusso di media di 0,1 - 0,15 m / s.

6. Infine, ricircolare l'acqua pulita per 5 - 10 minuti per sciacquare eventuali agenti di pulizia rimanenti.

Precauzione:

Assicurarsi che i collegamenti di riserva siano disponibili prima del montaggio per consentire un drenaggio regolare del fluido di pulizia.

Utilizzare acqua pulita con un contenuto di cloruro inferiore a 25 ppm per lavare lo scambiatore di calore.

Selezionare agenti di pulizia speciali in base al tipo specifico di sporcizia presente.

I metodi di pulizia meccanica e chimica possono essere utilizzati in combinazione per ottenere risultati più efficaci.

Non utilizzare acido cloridrico per pulire le piastre in acciaio inossidabile.

Evitare l'uso di acqua con più di 25 ppm di cloruro per la preparazione di liquidi di pulizia o per il lavaggio di piastre in acciaio inossidabile.

Ispezione e riassemblaggio dello scambiatore di calore

Dopo la pulizia, una meticolosa ispezione e un preciso riassemblaggio dello scambiatore di calore a piastre sono fondamentali per garantire prestazioni ottimali e longevità.

Ispezione:

Ispezionare ogni piastra per incrustazioni residue, corrosione o danni fisici. Anche le imperfezioni minori possono compromettere l'efficienza del trasferimento di calore e portare a perdite.

Per lo scambiatore di calore a piastre guarnizioni Controllare le guarnizioni per segni di usura, come crepe, deformazione o perdita di elasticità. Sostituire le guarnizioni che mostrano deterioramento per mantenere una sigillatura affidabile.

Riassemblamento:

Assicurarsi che le piastre vengano riassemblate nella sequenza e nell 'orientamento corretti. Il disallineamento può interrompere i modelli di flusso e ridurre l'efficienza.

Posizionare attentamente le guarnizioni per allinearsi con i loro solchi designati, garantendo un sigillo uniforme su tutte le piastre.

Strimere gradualmente i bulloni del telaio in un modello incrociato per distribuire uniformemente la pressione e prevenire la distorsione della piastra. Fare riferimento alle specifiche del costruttore per la corretta coppia di serramento.

Test post-pulizia e manutenzione

Una volta che laScambio di calore saldatato Dopo che il dispositivo viene riassemblato, effettuare test approfonditi e una routine di manutenzione sono passi essenziali per garantire prestazioni sostenute.

Prensione di prova:

Eseguire un test di pressione idrostatica per verificare l'integrità delle tenute e rilevare eventuali perdite. Questo comporta il riempimento dell 'unità con acqua e la pressurizzazione al livello specificato, monitorando le cadute di pressione o perdite visibili.

Programma di manutenzione:

Sviluppare un programma di manutenzione regolare basato sulle esigenze operative e sulle condizioni ambientali. Le ispezioni e le pulizie di routine aiutano a prevenire l'eccessivo sporco e a identificare precocemente i potenziali problemi.

Documentare tutte le attività di manutenzione, comprese le date di pulizia, i risultati delle ispezioni e le eventuali azioni correttive intraprese. Questa registrazione facilita l'analisi delle tendenze e il processo decisionale informato per la pianificazione della manutenzione futura.
