Cos'è uno scambiatore di calore

A.scambiatore di calore È un apparecchio specializzato progettato per facilitare il trasferimento di calore da un fluido a un altro. Questo meccanismo è fondamentale per mantenere gli equilibri di temperatura in vari sistemi, garantendo il funzionamento ottimale delle macchine e dei processi. L'assenza di uno scambio di calore efficiente può portare a surriscaldamento, spreco di energia e potenziali guasti del sistema.

Applicazione di scambiatori di calore nell 'industria e nella vita quotidiana

Al di là dei confini dei complessi industriali, scambiatori di calore industriali permeare la nostra quotidiana esistenza. Dai radiatori che riscaldano le nostre case ai sistemi di refrigerazione che conservano il nostro cibo, questi dispositivi sono parte integrante. Nelle industrie, sono i fulcro delle centrali elettriche, delle unità di lavorazione chimica e delle linee di produzione, sottolineando la loro ubiquità e importanza.

Trasferimento di calore Gli scambiatori di calore

Principi di lavoro discambiatore di caloreS

L'efficacia di uno scambiatore di calore dipende da tre meccanismi primari di trasferimento di calore:

CondottazioneSi riferisce al trasferimento diretto di calore attraverso un materiale o tra materiali a contatto. Negli scambiatori di calore, la conduzione avviene attraverso le pareti che separano i due fluidi.

ConvezioneQuesto comporta il movimento del calore dovuto al movimento di massa dei fluidi. Può essere naturale, guidato da differenze di densità, o forzato, indotto da mezzi esterni come pompe o ventilatori.

radiazioniQuesto è il trasferimento di calore attraverso le onde elettromagnetiche. Sebbene sia meno dominante negli scambiatori di calore, può svolgere un ruolo nelle applicazioni ad alta temperatura.

Considerazioni chiave per uno scambio efficiente di calore

Il raggiungimento di un trasferimento di calore ottimale richiede considerazioni di progettazione meticolosi:

Selezione dei materialiMateriali con elevata conducibilità termica aumentano i tassi di trasferimento di calore. Inoltre, i materiali resistenti alla corrosione prolungano la durata dell ' scambiatore.

Ottimizzazione dell 'area di superficieMassimizzare la superficie a contatto con i fluidi facilita un maggiore trasferimento di calore. Questo può essere ottenuto attraverso superfici estese come pinne.

Arrangement di flussoIl movimento relativo dei due fluidi - controflusso, flusso parallelo o flusso incrociato - influisce sui gradienti di temperatura e, di conseguenza, sull ' efficienza del trasferimento di calore.

Quali sono i PrincipaleTipi di scambiatori di calore

Scambiatori di calore Shell e Tube:

Composto da una serie di tubi racchiusi all ' interno di un guscio cilindrico, gli scambiatori di calore a guscio e tubo sono rinomati per la loro durabilità e versatilità. Un fluido attraversa i tubi, mentre l'altro scorre intorno a loro all ' interno del guscio. Questo design è abile nella gestione di applicazioni ad alta pressione ed è prevalente in settori come la lavorazione petrolchimica e la produzione di energia elettrica.

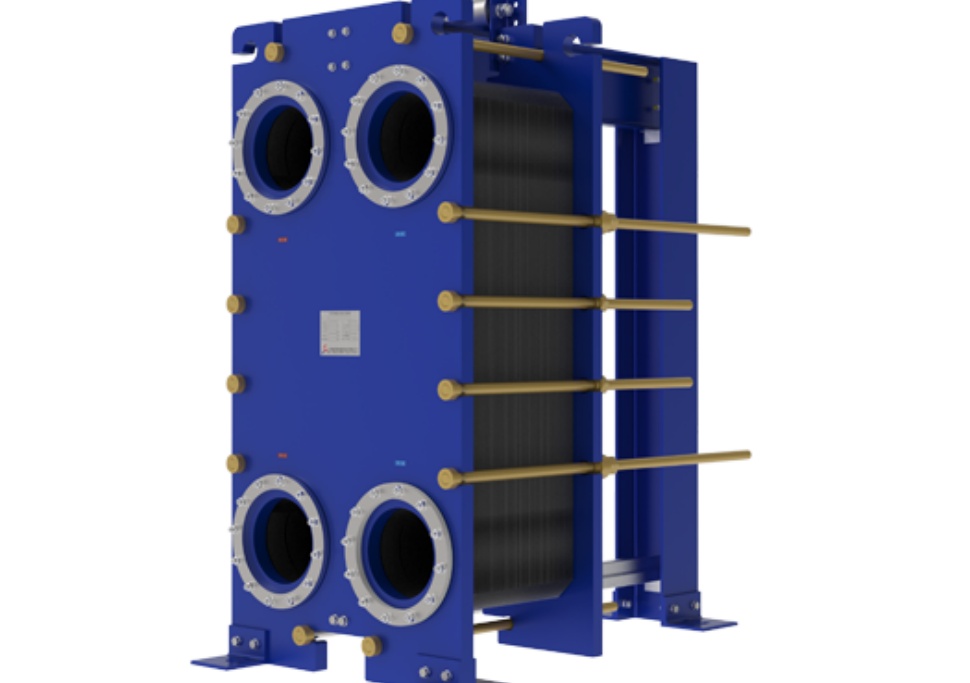

Scambiatore di calore Plate Heat Exchanger:

Efficienza compatta per spazi ristretti

Gli scambiatori di calore a piastre (PHEs) raggiungono un ' efficienza compatta attraverso piastre ondulate impilate, creando canali di fluido densi. Il flusso turbolento dai modelli di piastra aumenta il trasferimento di calore da 3 a 5 volte, riducendo le esigenze di spazio. Il design modulare consente di regolare la capacità aggiungendo / rimuovendo piastre senza espandere l'impronta. Il loro volume è del 90% più piccolo rispetto ai tipi di conchiglia e tubo, ideale per spazi ristretti in HVAC, navi o fabbriche. Materiali leggeri (ad esempio, acciaio inossidabile) migliorare ulteriormente il risparmio di spazio.

Come le piastre ottimizzano il trasferimento del calore

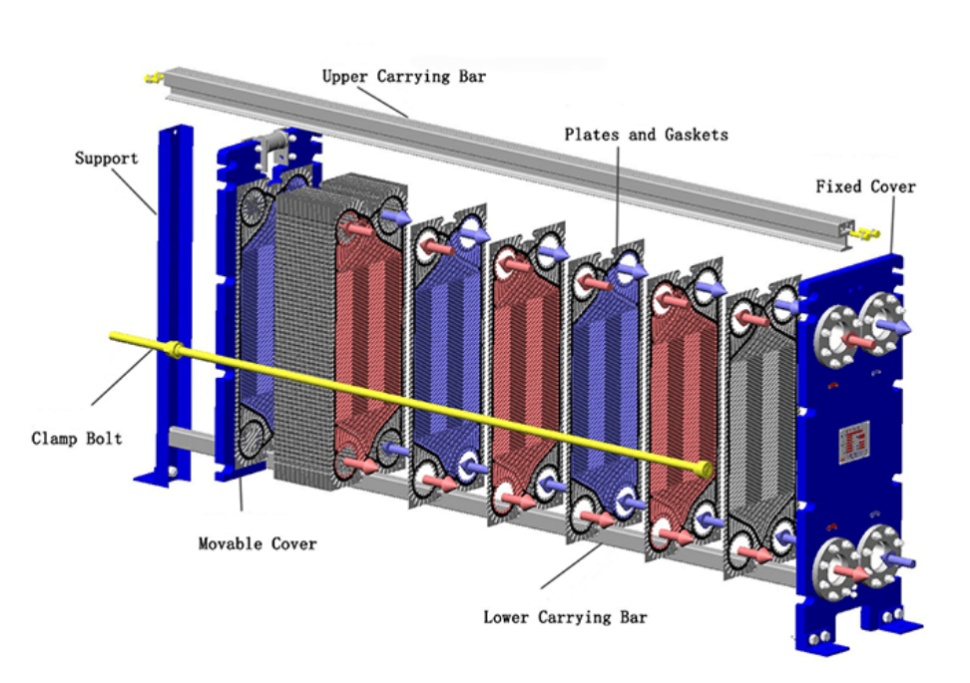

PHE (plate heat exchange)consistono in più piastre sottili e ondulate impilate insieme, creando canali alternati per il flusso di fluido. Le ondulazioni inducono turbolenze, migliorando i coefficienti di trasferimento di calore e garantendo uno scambio termico efficiente all 'interno di un' impronta compatta.

Pulizia e benefici operativi

La natura modulare delPlaca tipo scambiatore di calore consente un facile smontamento, facilitando una semplice pulizia e manutenzione. Questo design riduce al minimo i tempi di inattività e garantisce una costante efficienza operativa.

Dalla lavorazione alimentare ai sistemi HVAC

Il loro design compatto ed alta efficienza rendonoscambiatori di calore a piastra Ideale per applicazioni in cui lo spazio è limitato, come negli impianti di lavorazione degli alimenti e nei sistemi HVAC. Sono particolarmente utilizzati nelle industrie che richiedono standard igienici rigorosi a causa della loro facilità di pulizia.

Plate and Shell Heat Exchanger (scambiatore di calore a piastra e shell):

Combinando disegni di piastra e conchiglia, questo tipo incorpora confezioni di piastre saldatate in un guscio cilindrico. Offre la compattezza degli scambiatori a piastre con la resistenza alla pressione delle unità con guscio e tubo. I fluidi scorrono attraverso i canali della piastra e lo spazio laterale del guscio, ottenendo un 'elevata efficienza termica e pressioni di manipolazione fino a 80 bar. Le applicazioni includono il riscaldamento a distretto, la lavorazione di petrolio e gas e i sistemi a vapore ad alta pressione. Il loro design ibrido riduce l'incrustazione e ospita l'espansione termica, ma ha un costo più alto. La manutenzione è difficile a causa della struttura saldatata, anche se superano i tipi tradizionali in condizioni esigenti.

Fined Tube Heat Exchanger (Scambiatore di Calore):

Gli scambiatori a tubi finati migliorano il trasferimento di calore tra fluidi e gas collegando pinne all 'esterno dei tubi. Le pinne aumentano la superficie, compensando la bassa conduttività termica dei gas. Questi sono ampiamente utilizzati in aria condizionata, radiatori automobilistici, e sistemi di raffreddamento aerospaziale. convezione forzata (ad esempio, ventilatori) viene spesso applicato per migliorare il trasferimento di calore lato gas. Materiali come pinne in alluminio con tubi di rame offrono un equilibrio tra conducibilità e costo. Sebbene sia efficace per lo scambio di calore gas-liquido, lo sporco sulle superfici delle pinne può ridurre l'efficienza nel tempo. Sono meno compatti rispetto agli scambiatori a piastre, ma eccellono in scenari che richiedono aria o gas come uno dei media.

Scambiatori di calore raffreddati a aria:

Utilizzando l'aria ambiente come mezzo di raffreddamento, gli scambiatori di calore raffreddati ad aria eliminano la necessità di acqua, rendendoli sostenibili dal punto di vista ambientale e convenienti. Essi sono costituiti da tubi a pinne e ventilatori che aumentano il trasferimento di calore convectivo. Comunemente impiegati nelle centrali elettriche e nelle industrie petrolchimiche, questi scambiatori sono particolarmente vantaggiosi nelle regioni dove le risorse idriche sono scarse.

scambiatori di calore a doppio tubo:

Conosciuti anche come scambiatori di calore per capelli, i disegni a doppio tubo presentano un tubo nidificato all 'interno di un altro. Un fluido scorre attraverso il tubo interno, mentre l'altro circola nello spazio annulare tra i due tubi. Questo design semplice è conveniente e adatto per applicazioni con minori requisiti di trasferimento di calore. La sua modularità consente una semplice installazione e scalabilità.

Confronta prestazioni, manutenzione Costo e costo

Differenze nell 'efficienza del trasferimento di calore e nell' efficacia operativa

Ogni tipo di scambiatore di calore offre caratteristiche di prestazione distinte.

Gli scambiatori a shell e a tubi eccellono nella gestione di alte pressioni e temperature, rendendoli adatti per applicazioni pesanti.

Scambiatori di piastra, con il loro elevato rapporto superficie-volume, forniscono tassi di trasferimento di calore superiori in progetti compatti.

Gli scambiatori raffreddati ad aria offrono l'indipendenza dalle fonti di acqua, mentre gli scambiatori a doppio tubo offrono semplicità e affidabilità per operazioni su piccola scala.

Manutenzione

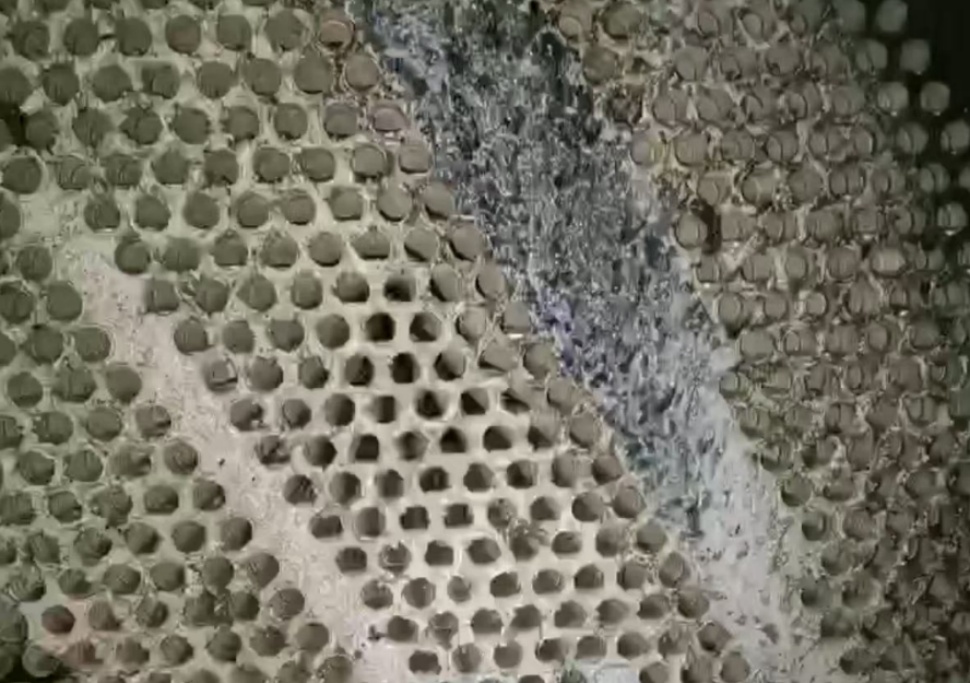

Lo fouling - accumulo di materiali indesiderati sulle superfici di trasferimento di calore - può degradare le prestazioni e aumentare i costi operativi. Gli scambiatori a conchiglia e a tubi possono richiedere una pulizia periodica per affrontare l'incrustazione, specialmente nei tubi. Gli scambiatori di calore a piastre, pur essendo più facili da pulire, possono richiedere la sostituzione delle guarnizioni nel tempo. La selezione dei materiali svolge un ruolo cruciale nella mitigazione della corrosione e nel prolungare la durata degli scambiatori.

Costi e installazione

Gli investimenti iniziali e i costi di installazione variano tra i tipi di scambiatori.

Gli scambiatori a shell e a tubi possono comportare costi iniziali più elevati, ma offrono una lunga durata in ambienti esigenti.

Gli scambiatori di calore a piastre offrono risparmi sui costi in termini di spazio e manutenzione, ma possono avere limitazioni per quanto riguarda le soglie di pressione e temperatura.

Gli scambiatori a raffreddamento ad aria possono ridurre i costi operativi eliminando l'utilizzo di acqua, mentre gli scambiatori a doppio tubo offrono soluzioni economiche per applicazioni specifiche.

Scegliere il giusto scambio di calore

Abbinamento delle proprietà del fluido e delle condizioni di funzionamento con il tipo di scambiatore

Il processo di selezione dovrebbe prendere in le caratteristiche del fluido come la viscosità, la corrosività e le gamme di temperatura. Ad esempio, i fluidi altamente viscosissimi possono beneficiare della robusta progettazione degli scambiatori a guscio e tubo, mentre i fluidi non corrosivi e a bassa viscosità essere adatti agli scambiatori a piastre.

Requisiti specifici del settore:

Diverse industrie impongono esigenze uniche sulle prestazioni degli scambiatori di calore. La lavorazione chimica può richiedere materiali resistenti a sostanze aggressive, mentre l'industria alimentare e delle bevande dà priorità all ' igiene e alla facilità di pulizia. I sistemi HVAC spesso favoriscono disegni compatti ed efficienti e gli impianti di generazione di energia necessitano di scambiatori in grado di gestire carichi termici elevati.

Il pensiero finaleHTS

Una comprensione completa dei quattro tipi principali di scambiatori di calore - guscio e tubo, piastra, piastra e guscio, tubo a pinne, raffreddato a aria e doppio tubo - rivela che ciascuno possiede caratteristiche distinte su misura per applicazioni specifiche.

Gli scambiatori a shell e a tubi sono elogiati per la loro robustezza e capacità di gestire scenari ad alta pressione e ad alta temperatura, rendendoli indispensabili in settori come la lavorazione petrolchimica e la generazione di energia.

Gli scambiatori di calore a piastre, con il loro design compatto ed efficiente, sono ideali per applicazioni in cui lo spazio è limitato e è necessaria una rapida risposta termica, come nei sistemi HVAC e nella lavorazione degli alimenti.

Gli scambiatori di calore raffreddati ad aria offrono una soluzione rispettosa dell ' ambiente utilizzando l'aria ambiente per il raffreddamento, risparmiando così l'acqua e riducendo i costi operativi, il che è particolarmente vantaggioso nelle regioni aride o dove le risorse idriche sono limitate.

Gli scambiatori di calore a doppio tubo, caratterizzati dalla loro semplicità ed efficienza economica, servono bene in operazioni su piccola scala o dove i requisiti di processo sono semplici e non richiedono soluzioni complesse di scambio di calore.

Shanghai trasferimento di calore attrezzature Co., Ltd., Ltd. è specializzata nella progettazione, produzione, installazione e manutenzione di scambiatori di calore a piastre e sistemi di trasferimento di calore completi.

Se avete bisogno di ulteriori consultazioni e discussioni, sentitevi liberi di Contattaci.
