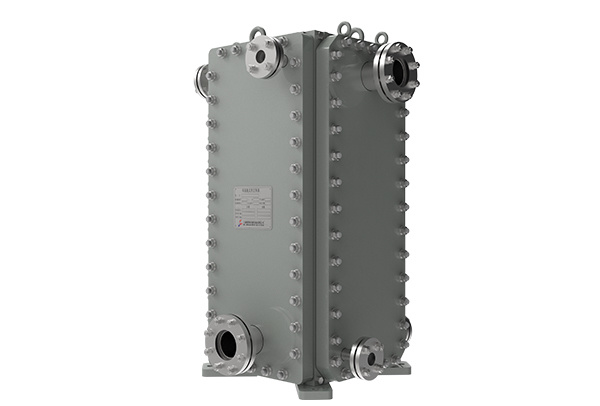

Perché scegliere lo scambiatore di calore a piastre completamente saldatato HT-BLOC?

Le moderne operazioni industriali richiedono costantemente maggiore efficienza, affidabilità e sicurezza, soprattutto quando si gestiscono processi termici in condizioni estreme. I processi di tutti i settori, dalla produzione chimica alla generazione di energia elettrica, operano in condizioni sempre più esigenti, spingendo i confini della temperatura, della pressione e della compatibilità dei fluidi. Il HT-BlocScambiatore di calore a piastre completamente saldatato è una di queste soluzioni che si distingue, offrendo un 'eccezionale integrità operativa anche negli ambienti più difficili.

Che cosa rende HT-Bloc Fully Welded PHE diverso?

tradizionaleScampioni di calore Plate (PHEs) utilizzano guarnizioni per sigillare tra le piastre. Mentre questi disegni sono efficaci in condizioni standard, limitano intrinsecamente le prestazioni a pressioni o temperature elevate e possono degradarsi in ambienti chimicamente difficili. Al contrario, l'unità HT-Bloc utilizza una costruzione a piastre completamente saldatate, utilizzando la saldatura laser o al plasma per legare le piastre metalliche senza guarnizioni all ' interno del pacchetto di trasferimento di calore.

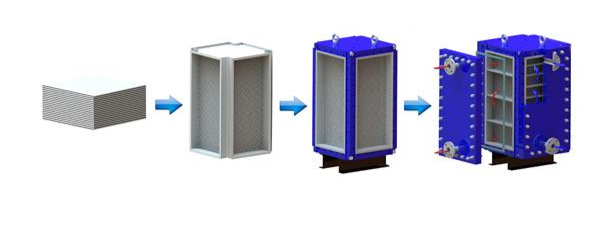

Come assemblare uno scambiatore di calore a piastre completamente saldatate?

Il pacchetto di piastre è formato dalla saldatura di un certo numero di piastre, quindi viene installato in un telaio, che è configurato da quattro travi angolari, piastre superiori e inferiori e quattro coperture laterali. Il blocco HTScambiatore di calore Plate Heat Exchanger Utilizza componenti intercambiabili e moduli standardizzati, consentendo una facile personalizzazione e scalabilità. Questa modularità garantisce che gli scambiatori di calore HT-Bloc possano essere adattati per soddisfare specifiche esigenze industriali, migliorando sia le prestazioni che l'affidabilità.

scambiatore di calore a blocchi saldatati (HT-Bloc) VS PHE guarniato

Efficienza del trasferimento termica

Oltre ai suoi vantaggi, ilCompletamente saldatato PHE eccellenti prestazioni termiche. Il suo design a piastra massimizza il contatto superficiale tra fluidi e metallo, e i canali alternati incoraggiano il flusso turbolento anche a velocità relativamente basse.

La maggior parte dei disegni completamente saldatati impiegano una disposizione di flusso a controcorrente, in cui i fluidi caldi e freddi scorrono in direzioni opposte attraverso i rispettivi canali adiacenti. Questa configurazione è termodinamicamente ottimale, massimizzando la differenza di temperatura media (LMTD) lungo l'intera lunghezza dello scambiatore di calore e consentendo approcci di temperatura molto vicini - il che significa che la temperatura di uscita del fluido riscaldato può arrivare molto vicino alla temperatura di ingresso del fluido riscaldante, significando un 'elevata efficacia termica.

Ciò consente allo scambiatore di calore a piastre completamente saldatate di raggiungere coefficienti di trasferimento di calore notevolmente elevati, spesso superando significativamente quelli dei tradizionali scambiatori a guscio e tubo per un determinato impiego e impatto. Questa capacità di intensificazione dei processi consente apparecchiature più piccole e leggere, risparmiando preziosi spazi di impianto e riducendo potenzialmente i requisiti di supporto strutturale.

Applicazioni comuni di scambiatori di calore a piastre completamente saldatate

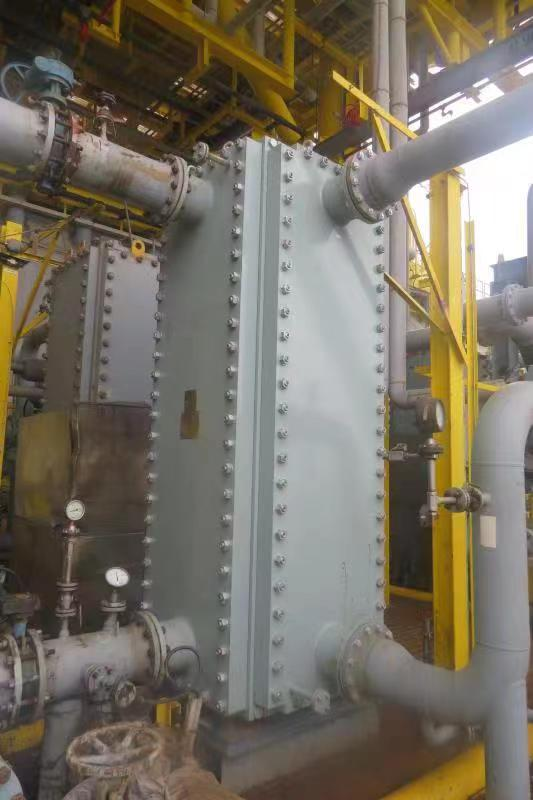

L'HT-Bloc è progettato per gestire fluidi e ambienti altamente impegnativi. La sua affidabilità e le sue prestazioni senza perdite lo rendono adatto in diversi settori:

Olio e gas:

Trattamento offshore dove lo spazio è limitato

Gas ad alta pressione e raffreddamento a condensato

Contenimento di gas corrosivo e acido

lavorazione chimica:

Acidi di manipolazione (ad esempio, H2SO4, HCl), solventi e causticità

Ridurre al minimo le preoccupazioni di contaminazione incrociata e compatibilità delle guarnizioni

Generazione di energia:

Sistemi ausiliari di recupero del vapore e del condensato

Refrigerazione industriale:

Sistemi di ammoniaca o di CO2 operanti a alta pressione

Applicazioni critiche per la sicurezza con refrigeranti pericolosi

Marine e Offshore:

Sistemi compatti raffreddati con acqua di mare

Alta resistenza alla corrosione con opzioni di piastra in titanio

Domande frequentemente poste.

Q1: Gli scambiatori di calore a piastre completamente saldatati HT-Bloc possono essere utilizzati con fluidi infiammabili o tossici?
A: Sicuramente. Il design completamente saldatato fornisce un contenimento eccezionale per i fluidi pericolosi

Q2: Lo scambiatore di calore a piastre completamente saldatato è adatto per il retrofitting dei sistemi esistenti?
R: Sì, grazie al suo design compatto e alle opzioni di connessione personalizzabili.

Q4: Quali sono gli intervalli di pulizia?
A: Dipende dal vostro processo. Gli impianti con liquidi puliti possono andare mesi o addirittura anni senza pulizia.

Manutenzione di scambiatore di calore a piastre complete

Sebbene le unità HT-Bloc eliminino la manutenzione delle guarnizioni, richiedono comunque una cura di routine per preservare le prestazioni del trasferimento di calore. Il metodo più efficace è il Cleaning-In - Place (CIP), che offre:

Pulizia non invasiva senza smontamento,

Formulazioni chimiche personalizzate in base al tipo di fouling,

Tempo di inattività più breve rispetto alla pulizia meccanica.

Per un 'eccezione particolarmente pesante, alcuniTrasferimento di calore di tipo blocco I disegni sono dotati di pannelli apribili per un accesso meccanico limitato, consentendo la pulizia a getto ad alta pressione laddove necessario.

Suggerimenti: Monitorare regolarmente la caduta di pressione e il differenziale di temperatura per rilevare precocemente l'inquinamento e pianificare cicli di pulizia proattivi.

Analisi dei costi del ciclo di vita tra PHE guarniato e PHE totalmente saldatato

Mentre gli scambiatori completamente saldatori richiedono un maggiore investimento iniziale in capitale, i loro vantaggi del ciclo di vita spesso si traducono in un costo totale di proprietà inferiore.

PHEs con guarnizioni: capitale iniziale inferiore ma maggiore O & M a causa dell 'approvvigionamento di guarnizioni e punti di arresto per manutenzione. Il ricondizionamento periodico può mitigare i costi, ma i frequenti cambi di guarnizioni in servizi difficili possono aumentare le spese del ciclo di vita.

PHEs completamente saldatori: costi iniziali più elevati e intensità di capitale al momento della sostituzione, ma la manutenzione minima riduce le spese operative. Nelle applicazioni in cui le perdite o i guasti delle guarnizioni sono rischi critici, il costo totale di proprietà può essere inferiore nonostante le necessità di sostituzione

L'eccezionale affidabilità del HT-Bloc funziona particolarmente bene in operazioni continue.

conclusione:

Lo scambiatore di calore a piastre completamente saldatato HT-Bloc non è solo un componente, è una risorsa strategica per i processi industriali che richiedono affidabilità, sicurezza ed efficienza nelle condizioni termiche più difficili.

Se il vostro processo richiede un eccezionale controllo termico in condizioni difficili, sfruttare i vantaggi della tecnologia degli scambiatori di calore a piastre saldatate è fondamentale per migliorare l'efficienza e l'affidabilità. Vi invitiamo a esplorare le specifiche dettagliate dei nostri scambiatori di calore a piastre saldatate HT-Bloc e scambiatori di calore a piastre saldatate TP e scambiatori di calore a piastre saldatate Wide Gap, oppure contattare oggi i nostri esperti di ingegneria termica per una consulenza su come queste soluzioni possono ottimizzare le vostre operazioni specifiche.
