Perché gli scambiatori di calore a piastre sono essenziali per i sistemi energetici offshore

Gli scambiatori di calore a piastre sono componenti essenziali nei sistemi energetici offshore, offrendo soluzioni avanzate per le sfide uniche degli ambienti marini. Ad esempio, aiutano a mantenere efficacemente le temperature ottimali per prevenire la formazione di idrati e blocchi di condotte.

Designi specializzati come ilScambiatore di calore Plate Heat Exchanger ECircuito stampato scambiatore di calore Utilizza materiali robusti per resistere alla corrosione e resistere alle condizioni impegnative trovate in mare. La costruzione compatta e modulare di questi scambiatori di calore a piastre li rende ideali per le piattaforme in cui lo spazio è un premio.

Le sfide degli ambienti offshore

Limitazioni di spazio e peso

Piattaforme energetiche offshore operano sotto severe limitazioni di spazio e peso. Ogni pezzo di attrezzatura deve adattarsi all 'interno di un' impronta compatta e contribuire al peso minimo alla struttura complessiva. Queste limitazioni derivano dalla necessità di ridurre i costi di costruzione della piattaforma e consentire l'utilizzo di piattaforme più piccole ed economiche, in particolare in acque profonde o nei campi marginali. I fattori chiave includono:

Ridurre il peso della piattaforma abbassa direttamente il peso della piattaforma, con ogni chilo risparmiata sulla piattaforma che si traduce in tre a cinque chili in meno sulla piattaforma.

· Attrezzature come gli alti e le gru si sono evoluti per diventare più leggeri e compatti, adattandosi all 'interno dello spazio limitato del ponte e della capacità della gru.

· I componenti modulari sostituiscono ora i sistemi tradizionali più ingombranti, consentendo una più facile installazione e trasporto.

· Le attrezzature del sistema di fanghi, comprese pompe e serbatoi, sono progettate per massimizzare l'efficienza occupando meno spazio.

Queste innovazioni stimolano la domanda discambiatori di calore di petrolio e gas che offrono elevate prestazioni senza aggiungere ingombro o peso inutili.

condizioni marine corrosive

Gli ambienti offshore espongono le apparecchiature a una serie di fattori aggressivi che accelerano la corrosione. La seguente tabella riassume come le condizioni marine contribuiscono alla corrosione nei sistemi offshore:

Questi fattori richiedono l'uso di materiali avanzati e strategie di protezione in tutti i casi.Scambio di calore offshore Designi.

Richieste di alta efficienza

I sistemi energetici offshore richiedono scambiatori di calore di olio combustibile che soddisfa severi standard di efficienza. Gli operatori si aspettano un ' efficacia di trasferimento di calore compresa tra l'80% e il 95%, con progetti avanzati di piastre che riducono l'incrustazione e supportano intervalli di servizio prolungati. scambiatori di calore moderni, come quelli conTecnologia Smart Eyeottimizzare la distribuzione del flusso e l'adattamento termale. Queste innovazioni aiutano a ridurre il consumo energetico, ridurre al minimo le necessità di manutenzione e garantire la conformità ai codici industriali come ASME, API e TEMA. Rispettando questi benchmark di elevata efficienza, le piattaforme offshore ottengono prestazioni affidabili e risparmi sui costi operativi.

Questioni di manutenzione e accessibilità

Le piattaforme energetiche offshore affrontano sfide uniche in termini di manutenzione e accessibilità. Le condizioni marine difficili, lo spazio limitato e le normative di sicurezza rendono difficile la manutenzione di routine. Le apparecchiature devono funzionare in modo affidabile con un intervento minimo, in quanto i tempi di inattività non pianificati possono portare a significative perdite finanziarie.

Il Gas Scambiatore di calore Plate offrono diversi vantaggi in questo contesto:

· Costruzione modulareGli ingegneri progettano scambiatori di calore a piastre con componenti modulari. Ciò consente ai tecnici di smontare, ispezionare e pulire rapidamente le unità. Essi possono sostituire singole piastre senza rimuovere l'intero sistema.

· Compact improntaIl design compatto consente un facile accesso in spazi ristretti. Gli equipaggi di manutenzione possono raggiungere e servire le unità senza un ampio smontamento delle attrezzature circostanti.

· Pulizia semplificataGli scambiatori di calore a piastra supportano procedure di pulizia semplici. Gli operatori possono utilizzare sistemi di pulizia in loco (CIP) o metodi di pulizia manuale. Ciò riduce il tempo e il lavoro richiesto per la manutenzione.

· Riduzione del downtimeAccesso rapido e facile manutenzione riducono al minimo le interruzioni operative. Le piattaforme offshore beneficiano di una maggiore disponibilità di attrezzature e di una maggiore produttività.

Tip: La regolare ispezione e pulizia degli scambiatori di calore a piastre aiutano a mantenere le prestazioni ottimali e a prolungare la durata dell 'attrezzatura.

La tabella seguente evidenzia le caratteristiche chiave di manutenzione degli scambiatori di calore a piastre rispetto agli scambiatori di calore tradizionali:

I tecnici che lavorano offshore apprezzano l'accessibilità e il design user-friendly diOffshore phes. Queste caratteristiche garantiscono che i compiti di manutenzione rimangano gestibili, anche in ambienti marini difficili. Di conseguenza, gli operatori offshore subiscono meno interruzioni e mantengono una produzione energetica costante.

Vantaggi chiave della piastraTiposcambiatori di calore

Design compatto e leggero

Le piattaforme energetiche offshore richiedono attrezzature che si adattino agli spazi ristretti e aggiungano un peso minimo. Gli scambiatori di calore a piastre soddisfano queste esigenze con il loro innovativo impilamento di piastre sottili e corrugate. Questo design riduce l'impronta complessiva rispetto ai tradizionali scambiatori a guscio e tubo, anche quando entrambi forniscono la stessa superficie di trasferimento di calore.

Ad esempio, a Separatore Compact Integrato Il sistema di scambiatore di calore può pesare significativamente meno rispetto a una versione tradizionale a guscio e tubo. In alcuni cicli di fondazione a vapore offshore, gli ingegneri hanno raggiunto riduzioni di peso del 38% al 52% ottimizzando il design e utilizzando materiali avanzati.

Superior efficienza di trasferimento di calore

Gli scambiatori di calore a piastre forniscono prestazioni termiche eccezionali, che sono essenziali per i sistemi energetici offshore. Le piastre ondulate creano turbolenze mentre i fluidi passano attraverso, aumentando la velocità di trasferimento di calore. Questo design consente un approccio più stretto alla temperatura tra i fluidi, massimizzando il recupero di energia e riducendo al minimo le perdite.

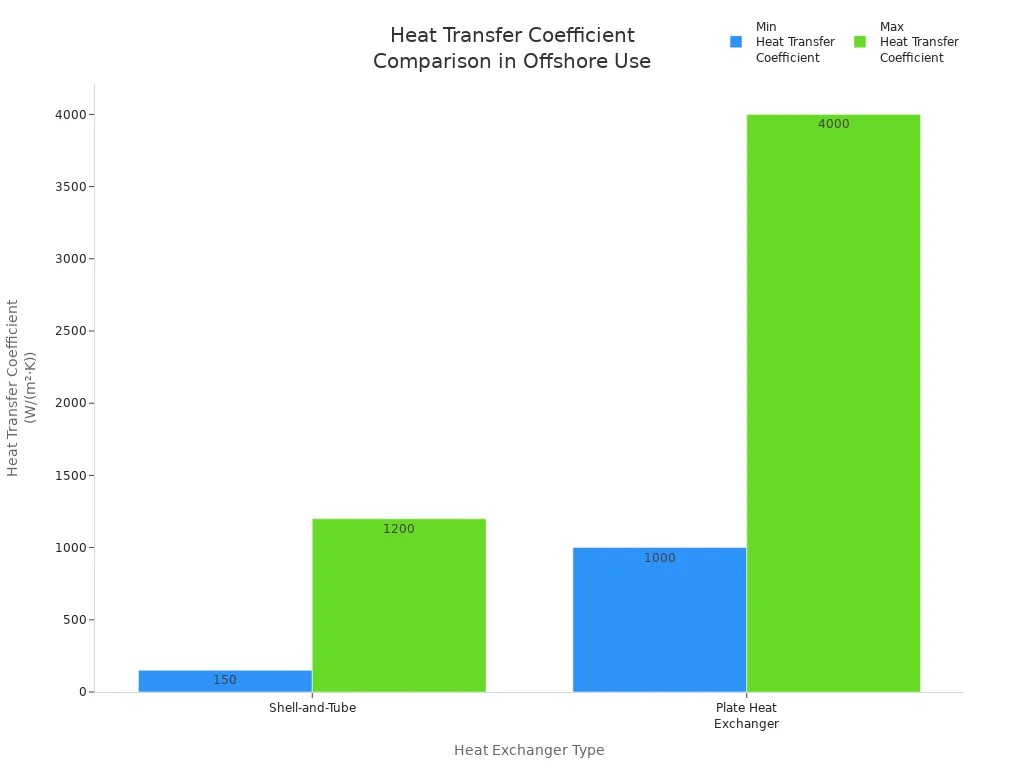

La tabella seguente confronta i coefficienti di trasferimento di calore di diversi tipi di scambiatori di calore comunemente utilizzati in mare:

Gli scambiatori di calore a piastre possono raggiungere coefficienti di trasferimento di calore fino a cinque volte superiori rispetto ai progetti a guscio e tubo. La ricerca dimostra anche che l'utilizzo di fluidi di lavoro avanzati, come i nanofluidi, può aumentare ulteriormente l'efficienza di oltre il 36%. Queste caratteristiche consentono agli operatori offshore di soddisfare severi obiettivi di efficienza, ridurre il consumo energetico e mantenere prestazioni affidabili in ambienti marini esigenti.

Flessibilità dei materiali per la resistenza alla corrosione

I produttori progettano scambiatori di calore a piastre con una vasta gamma di materiali per soddisfare i requisiti specifici del processo e le minacce ambientali. Le scelte più comuni includono:

· Acciaio inossidabileGradi come 316L e 254SMO forniscono una resistenza eccellente alla corrosione indotta dal cloruro. L'acciaio inossidabile si adatta alla maggior parte delle applicazioni di acqua di mare e fluidi di processo.

· TitaniumIl titanio resiste alla corrosione aggressiva dell 'acqua di mare e al biofouling. Rimane stabile anche in ambienti ad alta salinità, rendendolo ideale per la desalinizzazione e i sistemi di raffreddamento marino.

· Nickel alloysLeghe come Hastelloy e Inconel resistono sia agli attacchi chimici che alle alte temperature. Questi materiali servono bene nella lavorazione chimica offshore e nel trattamento del gas.

· Acciaio inossidabile duplex e super duplexQueste leghe avanzate combinano alta resistenza con eccezionale resistenza alla corrosione. Essi funzionano in modo affidabile in acque profonde e in ambienti ad alta pressione.

La seguente tabella riassume la resistenza alla corrosione dei materiali comuni delle lastre utilizzati in mare:

Scambiatore di calore a piastra vs. altri tipi di scambiatori di calore

Scambiatore di calore a piastra vs. scambiatore di calore a shell-and - tube

I sistemi energetici offshore spesso confrontano PiccoloScampioni di calore Plate Con il design shell-and - tube. Le differenze in termini di prestazioni e praticità sono notevoli. Gli scambiatori di calore a piastre offrono fino a cinque volte più efficienza nel trasferimento di calore.

Scambiatore di calore a piastra vs. scambiatore di calore raffreddato ad aria

Gli scambiatori di calore raffreddati a aria utilizzano l'aria ambiente e tubi a pinne per il raffreddamento. Queste unità sono adatte agli ambienti secchi in cui l'acqua è scarsa. Tuttavia, richiedono un ' impronta più grande e offrono un ' efficienza di trasferimento di calore inferiore rispetto agli scambiatori di calore a piastre. Gli scambiatori di calore a piastre di SHPHE utilizzano il trasferimento fluido-a - fluido, che consente una maggiore efficienza e compattezza. Il loro design modulare consente una facile pulizia e manutenzione. Le piattaforme offshore beneficiano della capacità di gestire alte pressioni e fluidi corrosivi, che le unità raffreddate a aria non possono eguagliare.

Summario:Perché gli scambiatori di calore a piastre sono preferitiinOffshore Progetti

Gli scambiatori di calore a piastre si distinguono nelle applicazioni offshore per diversi motivi:

· Il design compatto si adatta allo spazio limitato sulle piattaforme.

· L'elevata efficienza termica supporta il risparmio energetico.

· Materiali resistenti alla corrosione come acciaio inossidabile e titanio garantiscono la durabilità.

· La costruzione modulare consente una rapida ispezione e pulizia.

· Opzioni Welded prevenire le perdite in condizioni marine difficili.

· Soddisfa i severi standard industriali per la sicurezza e l'affidabilità.

Applicazioni del mondo reale di scambiatori di calore a piastre nell 'energia offshore

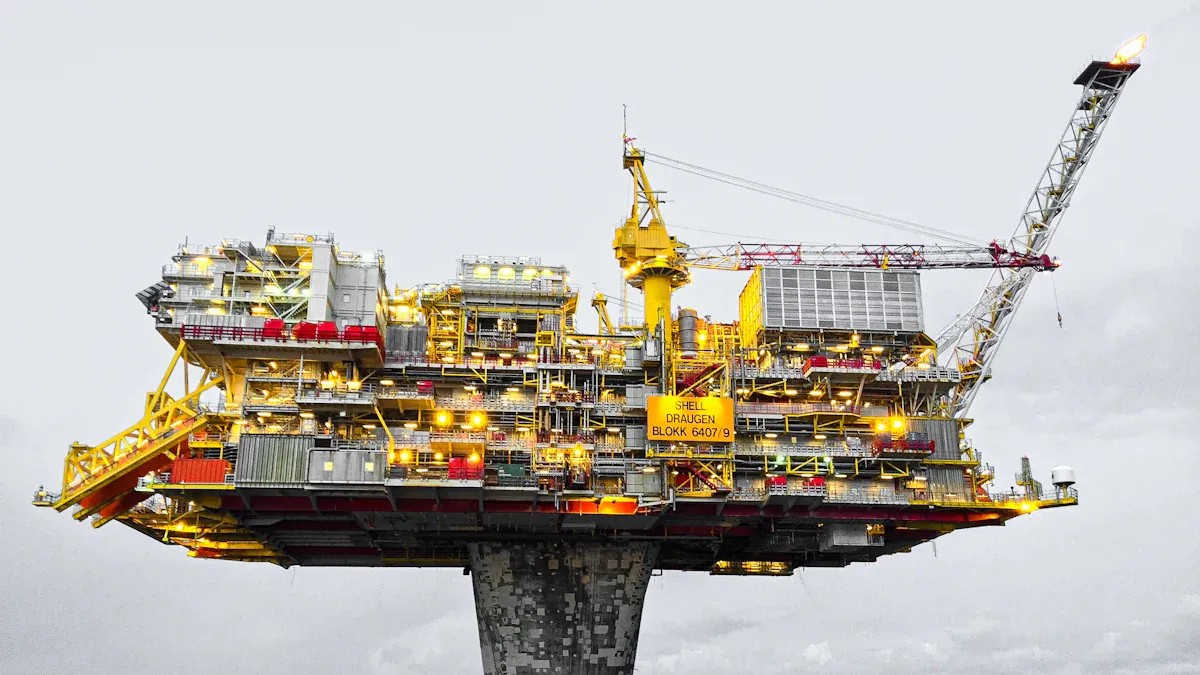

Olio e gas piattaforme di produzione

Le piattaforme di produzione di petrolio e gas si basano su una gestione termico avanzata per garantire operazioni sicure ed efficienti. Gli scambiatori di calore a piastre forniscono una soluzione compatta ed efficiente per queste piattaforme, dove spazio e peso sono al primo posto. Il loro design, caratterizzato da più piastre sottili, offre un 'eccellente efficienza termica. Gli operatori li utilizzano per il raffreddamento del motore, il raffreddamento dell ' olio e i sistemi HVAC. Questi scambiatori svolgono anche un ruolo chiave nella stabilizzazione del petrolio greggio, nel pre-riscaldamento del petrolio greggio per la dissalazione e nel raffreddamento del petrolio greggio dissalato prima dello stoccaggio. Essi gestiscono l'acqua prodotta con alta salinità e supportano la disidratazione del gas naturale, prevenendo la formazione di idrati e la corrosione. La loro compattezza, affidabilità e facilità di manutenzione li rendono ideali per le condizioni impegnative degli ambienti offshore.

· Utilizzazioni comuni sulle piattaforme offshore:

o Stabilizzazione e dissalazione del petrolio greggio

o Prodotto acqua di raffreddamento

disidratazione del gas naturale

o Treni di dolcificamento e compressione del gas

OffshoreTrattamento del Gas Naturale e Sistemi FSRU

La lavorazione del gas naturale offshore e le unità di regasificazione di stoccaggio galleggiante (FSRU) richiedono attrezzature in grado di resistere ad alte pressioni e condizioni dinamiche.scambiatori di calore a circuito stampato (PCHEs)Lo scambio di calore a piastre, un tipo di scambiatore di calore a piastre, riduce il volume e il peso fino all '85% rispetto ai progetti tradizionali. Questa compattezza porta a significativi risparmi sui costi di costruzione e manutenzione. I PCHEs gestiscono pressioni fino a 1.250 bar e temperature da -196 ° C a 800 ° C, rendendoli adatti per la regasificazione del GNL e il raffreddamento del gas naturale. La loro robusta costruzione e l'avanzata progettazione del canale di flusso garantiscono un funzionamento affidabile ed efficiente anche sotto lo stress di temperatura e di sbalzo comune in mare.

Note: La modularità e i canali di flusso ottimizzati dei PCHE mantengono un ' elevata efficienza e affidabilità, supportando un funzionamento sicuro e continuo in ambienti marini difficili.

Processi di desalinizzazione delle acque di mare

Le piattaforme offshore richiedono spesso acqua dolce per le operazioni e l'equipaggio. Gli scambiatori di calore a piastre svolgono un ruolo vitale nei processi di desalinizzazione dell ' acqua di mare come il Multi-Stage Flash (MSF), il Multi-Effect (ME) e la compressione del vapore (VC). La loro costruzione resistente alla corrosione, spesso utilizzando titanio o acciaio inossidabile, garantisce la durabilità in condizioni d'acqua di mare difficili. Questi scambiatori consentono un efficiente trasferimento di calore, migliorano l'efficienza energetica e riducono le esigenze di manutenzione. La tabella sottostante evidenzia la loro importanza nella desalinizzazione offshore:

Motori di navi marine e sistemi HVAC

Le navi marine operano in ambienti difficili in cui il controllo della temperatura è fondamentale. Gli ingegneri utilizzano scambiatori di calore a piastre per gestire il raffreddamento del motore e mantenere prestazioni ottimali. Questi sistemi trasferiscono il calore dal liquido di raffreddamento del motore all 'acqua di mare in modo efficiente, prevenendo il surriscaldamento e riducendo l'usura dei componenti vitali. Il design compatto si inserisce facilmente nelle stanze motrici strette, risparmiando prezioso spazio a bordo.

Oltre al raffreddamento del motore, gli scambiatori di calore a piastre supportano i sistemi HVAC marini. Regolano l'aria condizionata e il riscaldamento per il comfort dell 'equipaggio e la protezione delle attrezzature. La costruzione modulare consente una manutenzione rapida, essenziale durante i viaggi lunghi. Gli operatori beneficiano di tempi di inattività ridotti e di una maggiore affidabilità.

MarineProtezione ambientale e industria chimica

Le piattaforme e le navi offshore devono rispettare severi standard ambientali. Gli scambiatori di calore a piastre svolgono un ruolo chiave nei sistemi di protezione ambientale. Essi supportano le unità di trattamento delle acque, la separazione olio-acqua e il recupero del calore di scarico. Queste applicazioni aiutano a ridurre le emissioni e ridurre al minimo l'impatto ambientale delle operazioni marine.

Nella marinaIndustria chimicaPHE, completamente saldatato manipola fluidi corrosivi durante processi come la produzione di cloro-alcali e la raffinazione del sale. I materiali resistenti alla corrosione, come il titanio e gli acciai inossidabili speciali, garantiscono un funzionamento sicuro ed efficiente. Gli operatori sperimentano costi di manutenzione più bassi e una maggiore sicurezza dei processi.

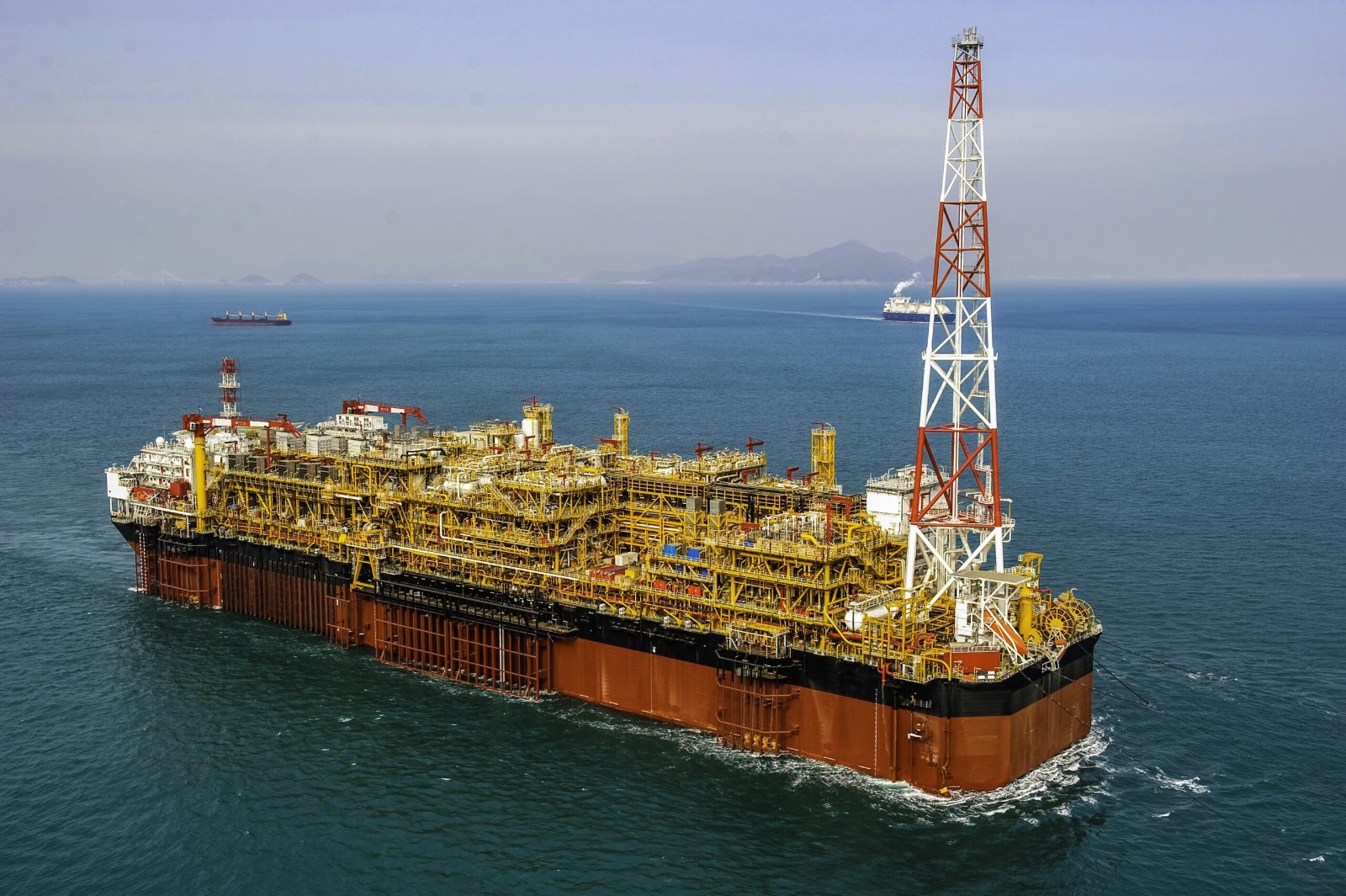

Case Study: scambiatori di calore a piastre in unità di stoccaggio e scarico di produzione galleggiante (FPSO)

Le unità FPSO richiedono una robusta gestione termica per elaborare, immagazzinare e scaricare gli idrocarburi in sicurezza. Ingegnere selezionato Blocco scambiatore di calore per la loro elevata efficienza e impronta compatta. Queste unità gestiscono il raffreddamento del petrolio greggio, il trattamento delle acque prodotte e la lavorazione del gas. Il design modulare consente una facile scalabilità e adattamento alle mutevoli esigenze del processo.

Gli operatori riportano un miglioramento del tempo di attività e una riduzione della manutenzione con gli scambiatori di calore a piastre sui FPSO. La capacità di resistere a condizioni marine difficili garantisce l'affidabilità a lungo termine. Questa tecnologia supporta la produzione sicura e continua in alcuni degli ambienti offshore più esigenti al mondo.

FaqS

Che cosa rende gli scambiatori di calore a piastre adatti per ambienti offshore?

Gli scambiatori di calore a piastre utilizzano materiali resistenti alla corrosione e progetti compatti. Queste caratteristiche li aiutano a resistere alle condizioni marine difficili e ad adattarsi a spazi limitati sulle piattaforme offshore. Gli operatori apprezzano la loro affidabilità ed efficienza in ambienti esigenti.

Quanto spesso i tecnici pulire gli scambiatori di calore a piastre offshore?

I tecnici ispezionare e pulire regolarmente gli scambiatori di calore a piastre, in base alle condizioni del processo e ai tassi di incrustazione. Molti operatori offshore programmano la manutenzione ogni tre o sei mesi per garantire prestazioni ottimali e prevenire tempi di inattività imprevisti.

Quali materiali funzionano meglio per gli scambiatori di calore a piastre in applicazioni d'acqua di mare?

Titanio e acciai inossidabili di alta qualità, come 316L o super duplex, offrono una resistenza eccellente alla corrosione. Questi materiali prolungano la vita delle attrezzature e riducono le esigenze di manutenzione nei sistemi di raffreddamento dell 'acqua di mare, desalinizzazione e HVAC marini.

Gli scambiatori di calore a piastre possono gestire processi offshore ad alta pressione?

Sì, è. scambiatori di calore a piastre, in particolareWelded e tipi di circuiti stampati, resiste ad alte pressioni e temperature. Gli ingegneri scelgono questi modelli per la regasificazione del GNL, la compressione del gas e altre applicazioni offshore critiche.

Quali sono i principali vantaggi dell 'utilizzo di scambiatori di calore a piastre sulle navi marittime?

Gli scambiatori di calore a piastre risparmiano spazio, riducono il peso e forniscono un trasferimento di calore efficiente. Essi supportano il raffreddamento del motore, HVAC e sistemi ambientali. Il loro design modulare consente una manutenzione rapida, che aiuta a mantenere l'affidabilità della nave e il comfort dell 'equipaggio.
