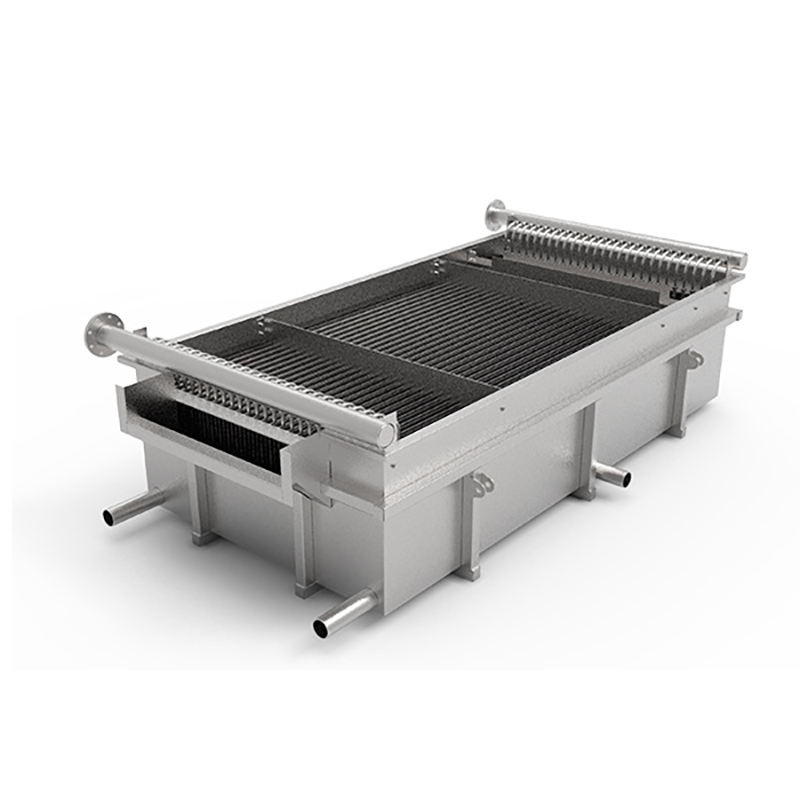

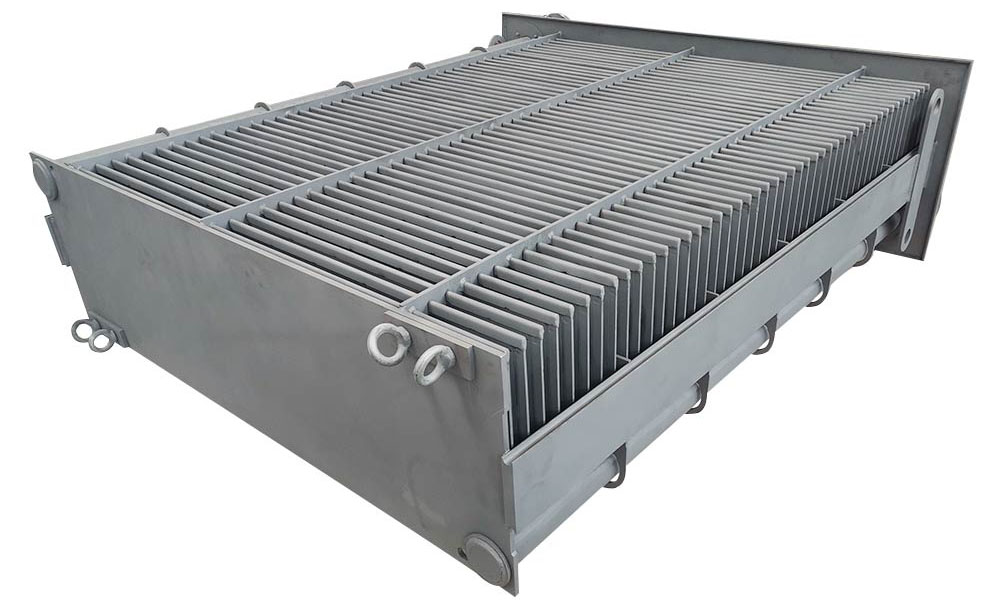

Piatto Pillow
Certificati: ASME, NB, CE, BV, SGS ecc.
Alla ricerca di consigli esperti? I nostri esperti ingegneri sono pronti a aiutarti. Scopri di più sui nostri scambiatori di calore e sui servizi complementari, tutti progettati per soddisfare esattamente le tue esigenze.
Contattaci
Dettagli di prodotto
-
Principio della piastra cuscino
Il principio fondamentale della piastra cuscino risiede nella sua struttura di cavità interna. La piastra è formata da saldatura o stampaggio per creare cavità chiuse, che possono essere riempite con fluidi (come acqua, olio o gas) per facilitare uno scambio di calore efficiente. La struttura della cavità migliora anche la resistenza meccanica della piastra, consentendogli di resistere a pressioni e carichi più elevati. Durante il funzionamento, il fluido scorre attraverso le cavità, scambiando calore con l'ambiente esterno attraverso la superficie della piastra, consentendo funzioni di raffreddamento, riscaldamento o isolamento. -
Molto utilizzato nelle moderne applicazioni industriali
Pillow Plate, con il suo design innovativo e i suoi vantaggi sfaccettati, è emerso come una pietra angolare nelle moderne applicazioni industriali, rivoluzionando le industrie che richiedono uno scambio di calore efficiente, integrità strutturale e soluzioni leggere. La sua unica struttura a base di cavità non solo migliora le prestazioni termiche, ma fornisce anche una resistenza meccanica eccezionale, rendendolo un materiale versatile e indispensabile in diversi settori.
Vantaggi del prodotto
-
Elevata efficienza termica
La grande superficie e la struttura della cavità interna migliorano il trasferimento di calore, rendendoli ideali per applicazioni che richiedono un raffreddamento o un riscaldamento efficiente.Design leggero
La struttura della cavità riduce l'utilizzo del materiale mantenendo la resistenza, risultando in una soluzione leggera ma durevole. -
Forza meccanica
Il design fornisce una resistenza eccellente alla pressione e alla deformazione, garantendo l'affidabilità in ambienti esigenti.Versatilità
Adatti a vari fluidi (liquidi, gas) e condizioni di funzionamento, rendendoli adattabili a diverse applicazioni industriali. -
Proprietà igieniche
Le superfici lisce e la facile pulizia li rendono ideali per industrie come l'alimentazione e la farmaceutica, dove la pulizia è fondamentale.Costo-efficacia
Riduzione del consumo di materiali e miglioramento dell 'efficienza riducono i costi operativi e di produzione, offrendo benefici economici a lungo termine.
Parametri del prodotto
| Parametro Item | Parametro |
|---|---|
| Max. Area di ogni piatto | 24m2 |
| Spessore della piastra | 0.8- 4mm |
| Design Temperatura | -20 - 300 ° C |
| Max. Design Pressione | 63 Bar |
| Materiale piatto | 304, 316L, 2205, 904L, ST13, C - 276, Titanio ecc, |
Come progettare e produrre
Piatto Pillow
Definire i requisiti
- Scopo: Determinazione dell 'applicazione (ad esempio, scambiatori di calore, serbatoi o componenti).
- Dimensioni: specificare lunghezza, larghezza e spessore in base all 'uso previsto.
- Criteri di prestazione: Definire parametri come tolleranza alla pressione, efficienza termica e capacità di carico.
Progettazione strutturale
- Forma e Pattern: progettare la struttura a forma di cuscino con aree sollevate e recesse per aumentare la resistenza e l'efficienza del trasferimento di calore.
- Canali interni: Pianificare i percorsi di flusso interni per fluidi o gas, garantendo una distribuzione uniforme e una minima caduta di pressione.
Selezione dei materiali
- Materiale base: Scegliere materiali come acciaio inossidabile, alluminio o acciaio al carbonio, tenendo conto di fattori come la resistenza alla corrosione, la resistenza e la conducibilità termica.
- Finitura superficiale: decidere sui trattamenti superficiali (ad es. lucidato, spazzolato o rivestito) in base all ' ambiente di applicazione.
Saldatura e assemblaggio
- Saldatura delle cuciture: saldi i bordi della piastra cuscino per garantire l'integrità strutturale e le prestazioni anti-fuite.
- Assemblaggio: Integrare la piastra cuscino in sistemi più grandi (ad esempio, scambiatori di calore o serbatoi) utilizzando tecniche di saldatura o bullonaggio.
Applicazioni di Pillow Plate
Il design innovativo di Pillow Plate, unito ai suoi numerosi vantaggi, lo ha reso utilizzato nelle moderne applicazioni industriali.
-
Soluzioni di scambio di calore per l'industria della protezione ambientaleL'industria della protezione ambientale si concentra sulla riduzione dell 'inquinamento, la conservazione delle risorse e la promozione dello sviluppo sostenibile. La sua importanza risiede nell ' affrontare i cambiamenti climatici, nella protezione degli ecosistemi e nella garanzia della salute pubblica. L'obiettivo primario è raggiungere "emissioni zero " riducendo al minimo i rifiuti e passando alle energie rinnovabili. Ciò è raggiunto attraverso tecnologie avanzate, riciclaggio dei rifiuti e sistemi ad alta efficienza energetica. Gli scambiatori di calore a piastre (PHE) svolgono un ruolo cruciale migliorando l'efficienza energetica nei processi industriali, riducendo il consumo energetico e consentendo il recupero del calore. Il loro design compatto e l'elevata efficienza del trasferimento di calore supportano pratiche sostenibili, rendendoli essenziali per raggiungere gli obiettivi di riduzione delle emissioni e promuovere un futuro più verde. -
Soluzioni di scambio di calore per l'industria alimentareL'industria alimentare comprende la produzione, la lavorazione, l'imballaggio e la distribuzione di beni di consumo, dando la priorità alla sicurezza, all 'efficienza e alla sostenibilità. I settori chiave includono prodotti lattiero-caseari, bevande, prodotti in scatola e alimenti preparati. Gli scambiatori di calore a piastre (PHEs) svolgono un ruolo vitale nei processi termici come la pastorizzazione, il riscaldamento, il raffreddamento e la concentrazione. Il loro design compatto, l'elevata efficienza di trasferimento di calore e le superfici igieniche garantiscono un controllo rapido della temperatura riducendo al minimo gli sprechi energetici. Inoltre, le PHE riducono i rischi di contaminazione incrociata e supportano i sistemi di recupero del calore, allineandosi alle richieste dell 'industria per pratiche eco-compatibili e convenienti. Le applicazioni comprendono la sterilizzazione del latte, la lavorazione dei succhi e il riutilizzo del calore di scarico, migliorando la produttività e il rispetto di rigorosi standard di sicurezza alimentare. -
Soluzioni di scambio di calore per l'industria chimicaL'industria chimica è un settore altamente tecnico, che combina progettazione specializzata, produzione di precisione e rigoroso controllo di qualità per soddisfare diverse esigenze di processo. Gli scambiatori di calore a piastre sono essenziali in questo campo, fornendo un efficiente trasferimento di calore per il riscaldamento, il raffreddamento, la condensazione e l'evaporazione. Il loro design compatto, l'elevata efficienza termica e l'adattabilità a condizioni difficili garantiscono un funzionamento regolare, riducono il consumo energetico e supportano gli obiettivi di sostenibilità.
