TP saldatura Plate Heat Exchanger
Certificati: ASME, NB, CE, BV, SGS ecc.
Alla ricerca di consigli esperti? I nostri esperti ingegneri sono pronti a aiutarti. Scopri di più sui nostri scambiatori di calore e sui servizi complementari, tutti progettati per soddisfare esattamente le tue esigenze.
Contattaci
Dettagli di prodotto
-
Che cosa è lo scambio di calore a piastre saldatate?
Lo scambiatore di calore a piastre saldatate TP è un tipo di scambiatore di calore che combina le caratteristiche di uno scambiatore di calore a guscio e tubo e di uno scambiatore di calore a piastre.È progettato per sfruttare i vantaggi di entrambe le tecnologie, combina la compattezza e l'elevata efficienza di trasferimento di calore degli scambiatori di calore a piastre con la robustezza e la resistenza ad alta pressione / temperatura degli scambiatori di calore a guscio e a tubo. Ciò lo rende una soluzione altamente versatile ed efficiente, idealmente adatta per una vasta gamma di applicazioni, tra cui processi di trasferimento di calore liquido-liquido, gas-gas e liquido-gas. -

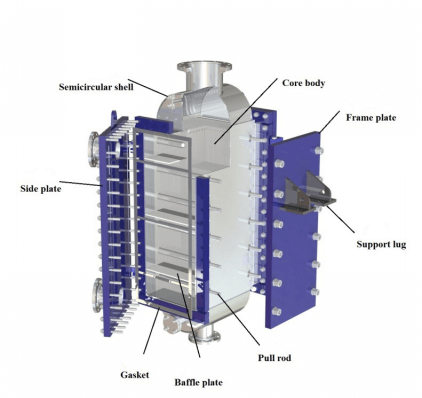

Come è costruito lo scambiatore di calore a piastre saldatate TP?
I componenti principali dello scambiatore di calore a piastre saldatate TP includono uno o più pacchetti a piastre, telaio di guscio e piastra, bulloni di fissaggio, connessioni di ingresso e di uscita per entrambi i lati freddi e caldi, piastre deflettrici e strutture di supporto. Il pacchetto di piastre è formato da impilamento e saldatura di piastre corrugate insieme, con le sue dimensioni variabili in base alla lunghezza della piastra e al numero di piastre utilizzate.
A seconda dei requisiti specifici del processo, il guscio laterale del tubo e il guscio laterale della piastra possono essere saldatati o bollati, garantendo flessibilità e adattabilità alle diverse condizioni operative. Questo design non solo migliora la durabilità e le prestazioni dell 'apparecchio, ma semplifica anche i processi di manutenzione e installazione.
Vantaggi del prodotto
-
Progettazione ibrida
Combina la compattezza e l'elevata efficienza di trasferimento di calore degli scambiatori di calore a piastre con la robustezza e l'alta resistenza alla pressione / temperatura degli scambiatori di calore a guscio e a tubo. -
aperto
Il collegamento a forni è progettato per facilitare l'accesso e la versatilità consentendo di aprire tutti e quattro i lati. Questa funzione consente una maggiore flessibilità e comodità durante i processi di pulizia, manutenzione e ispezione. -
Durabilitazione
Sopportando alte pressioni e temperature estreme dovute alla piastra ondulata e al telaio della concha, assicura prestazioni affidabili negli ambienti operativi più impegnativi.
Parametri del prodotto
| Parametro Item | Parametro |
|---|---|
| Design Temperatura | -196 - 900 ° C |
| Design Pressione | Vacuo ~ 60 bar |
| Spessore della piastra | 0.6- 1,5 mm |
| Max. Area | 15000 m2 |
Come progettare e produrre
Scambiatore di calore Plate Heat Exchanger

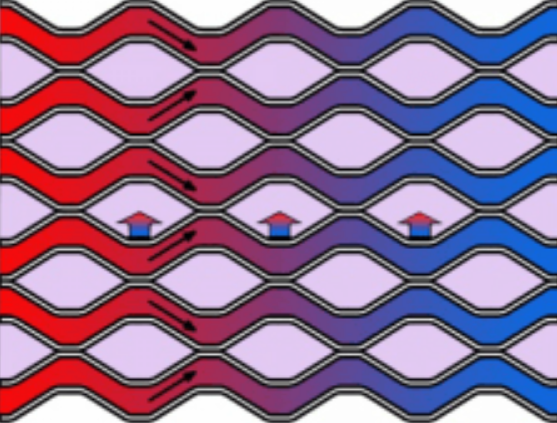

Design termale
- Efficienza del trasferimento di calore: progettazione e spaziamento delle piastre ottimizzati per massimizzare la superficie e migliorare le velocità di trasferimento di calore.
- Disponibilità di flusso: Controflusso multipassaggio o flusso incrociato per migliorare l'efficienza termica in base alle esigenze di spazio e prestazioni.
- Gestione delle cadute di pressione: Progettato per ridurre al minimo le cadute di pressione, garantendo un efficiente flusso di fluido e riducendo il consumo energetico.
Selezione dei materiali
- Acciaio inossidabile: offre eccellente resistenza alla corrosione e durabilità, adatto per una vasta gamma di applicazioni.
- Titanio: Ideale per ambienti altamente corrosivi a causa del cloruro, fornendo resistenza e longevità superiori.
- Hastelloy: Usato in condizioni estremamente corrosive, compresi ambienti acidi, media ricchi di cloruro e alte temperature.
Tecniche di saldatura e assemblaggio
- Saldatura di precisione: garantisce connessioni senza soluzione di continuità tra i moduli, prevenendo perdite e mantenendo l'integrità strutturale.
- Saldatura di precisione: garantisce connessioni senza soluzione di continuità tra i moduli, prevenendo perdite e mantenendo l'integrità strutturale.
Applicazioni degli scambiatori di calore a piastre saldatate TP
Gli scambiatori di calore a piastre saldatate, noti per la loro eccezionale resistenza alla temperatura e alla pressione, nonché per la loro flessibilità, sono ampiamente utilizzati in una varietà di industrie, tra cui petrolio e gas, GNL (gas naturale liquefatto), e lavorazione chimica, ecc. Il loro design robusto e la loro adattabilità li rendono la scelta ideale per applicazioni impegnative in questi settori.
-
Soluzioni di scambio di calore per l'industria offshoreL'ingegneria modulare offshore è un progetto altamente tecnico e completo, che combina progettazione specializzata, produzione di precisione, rigoroso controllo di qualità e supporto post-vendita completo. Queste soluzioni sono progettate per soddisfare le esigenze uniche degli ambienti marini e navali. -
Soluzioni di scambio di calore per l'industria petrolifera e del gasL'industria del petrolio e del gas è una pietra angolare dell ' industria moderna, con una catena di approvvigionamento che copre tutto, dall ' estrazione e lavorazione di petrolio e gas alla produzione e vendita di vari prodotti petrolchimici. Questi prodotti sono ampiamente utilizzati in settori come l'energia, la chimica, i trasporti, le costruzioni e la farmaceutica, rendendo l'industria essenziale per lo sviluppo economico. Gli scambiatori di calore a piastre sono ampiamente applicati nell 'industria petrolifera e del gas a causa della loro alta efficienza, dimensioni compatte, resistenza alla corrosione e facilità di manutenzione, che li rendono una scelta ideale per questo settore. -
Soluzioni di scambio di calore per l'industria chimicaL'industria chimica è un settore altamente tecnico, che combina progettazione specializzata, produzione di precisione e rigoroso controllo di qualità per soddisfare diverse esigenze di processo. Gli scambiatori di calore a piastre sono essenziali in questo campo, fornendo un efficiente trasferimento di calore per il riscaldamento, il raffreddamento, la condensazione e l'evaporazione. Il loro design compatto, l'elevata efficienza termica e l'adattabilità a condizioni difficili garantiscono un funzionamento regolare, riducono il consumo energetico e supportano gli obiettivi di sostenibilità.
